간이주차장 (카포트, Carport) 3편 - 컨셉 검토

2편을 가지고 검토한 결과,



이 제품으로 결정했습니다.



마침 bauhaus werbung (광고 제품) 으로 세일을 하는 제품입니다.

광고 제품에서 들어가서 클릭하면 배송료가 50%할인됩니다.

https://prospekte.bauhaus.info/bauhaus-handzettel-2025/bauhaus-handzettel-kw10/

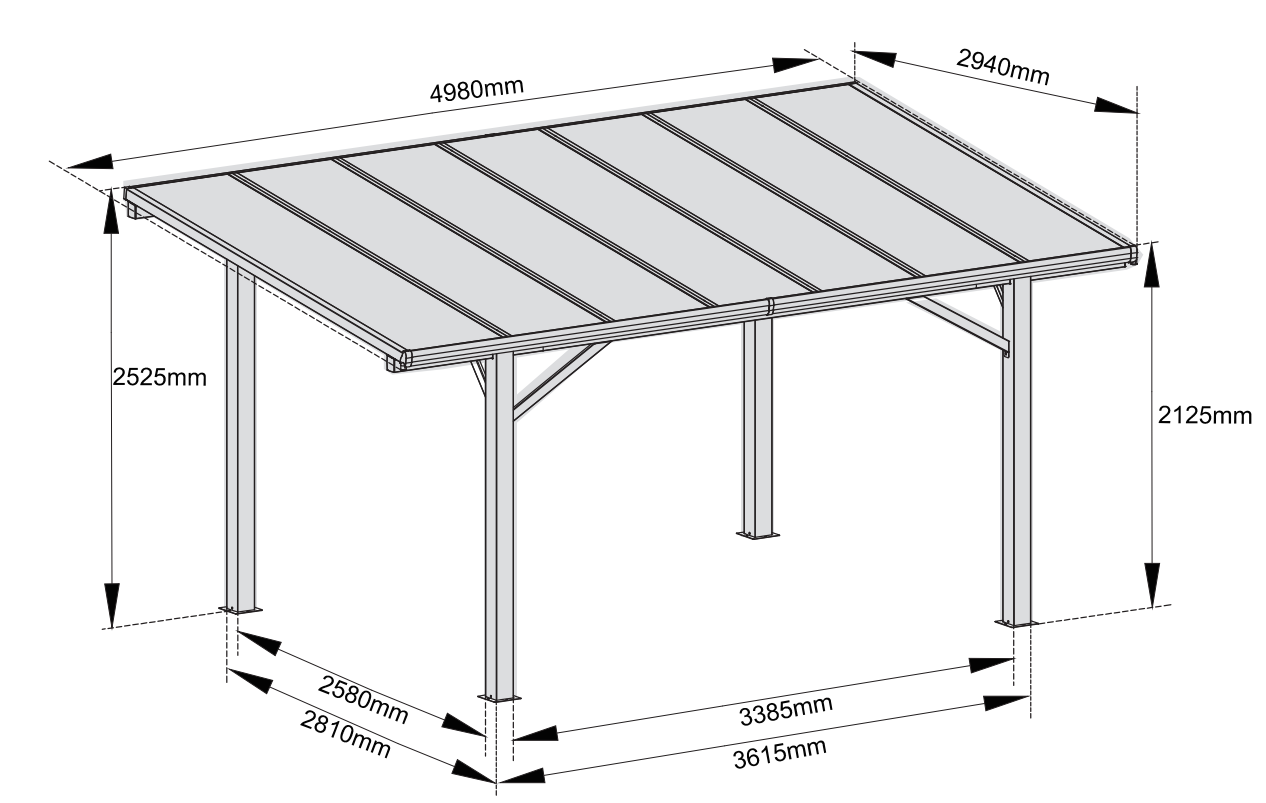

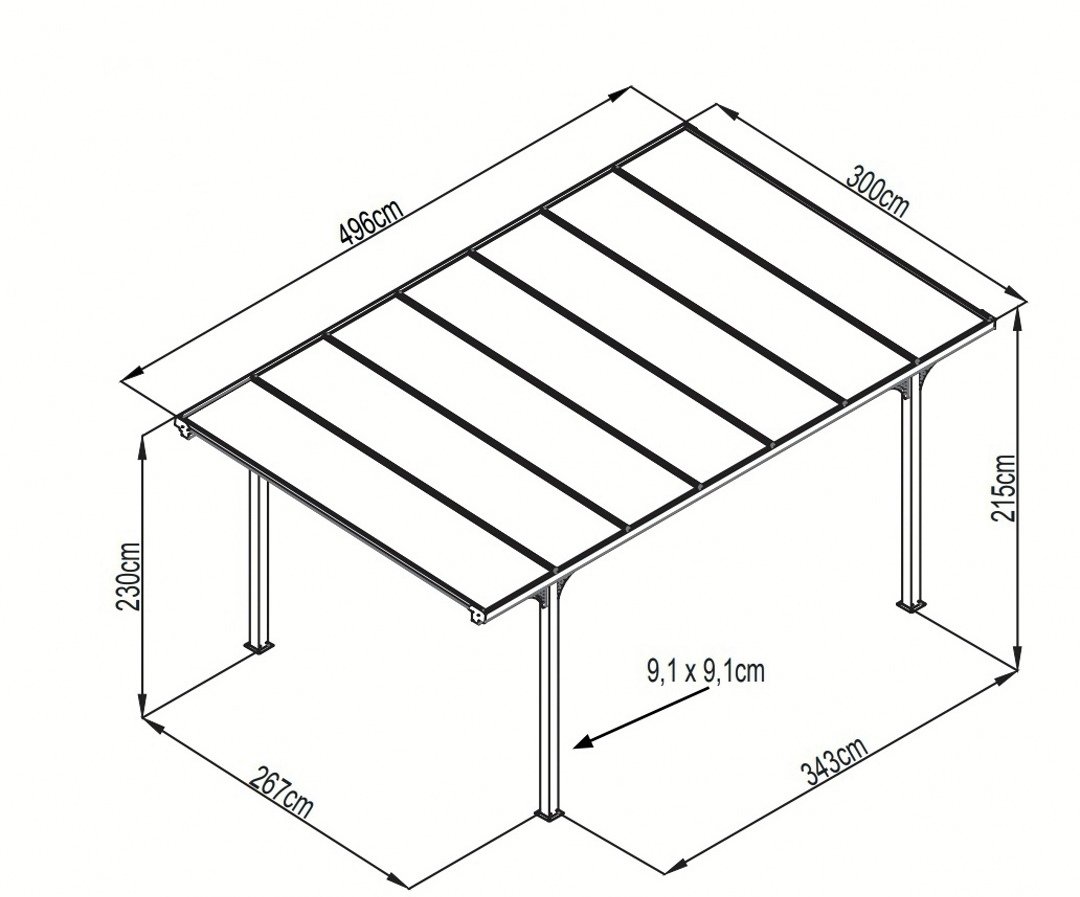

Carport Andy

Außenmaß inkl. Dachüberstand (B x T): 498 x 294 cm, Einzelcarport, Anthrazit



https://www.bauhaus.at/einzelcarports/carport-andy/p/28146696

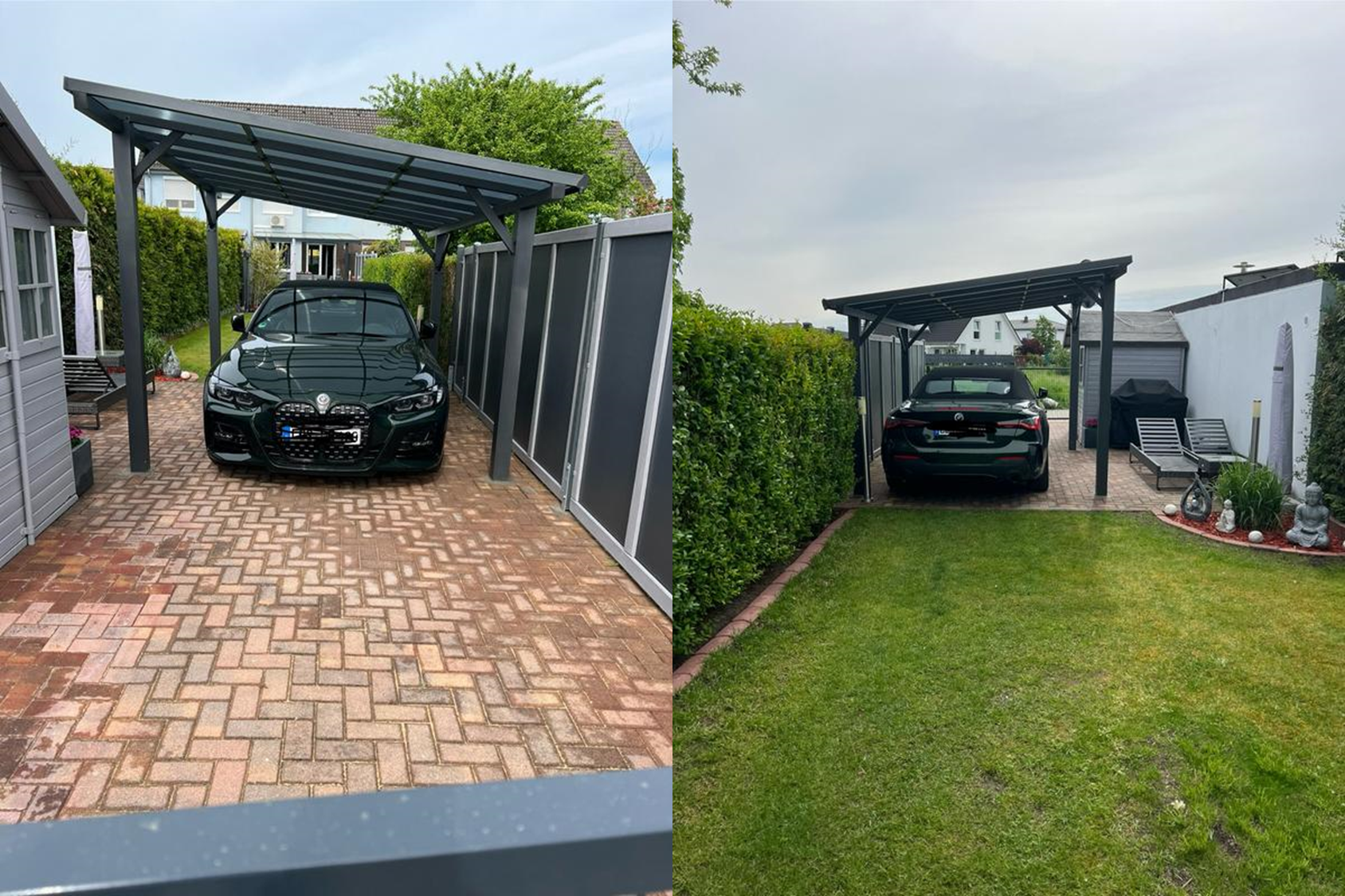

카포트 (carport)

파고라 Pergolar 또는 캐노피





먼저 정부 규정을 확인합니다.



오스트리아 그라츠(Graz) 카포트(Carport) 스트립 기초(Streifenfundament) 설계 규정 및 예시

ÖNORM B 4710-1 및 지역 건축법을 기반으로 스트립 기초 규정을 정리합니다. 기둥 두께 11.5cm를 반영한 권장 치수와 예시를 포함합니다.



1. 필수 규정

(1) 깊이 (Tiefe)



최소 80cm: 동결 깊이(Frosttiefe)를 고려한 의무 사항입니다.

ÖNORM B 4710-1: "Fundamente sind frostfrei zu gründen" (동결선 아래 설치).

모래/약한 지반 시 100cm까지 확대 권장.



(2) 너비 (Breite)



최소 너비: 기둥 두께(11.5cm) + 양측 10cm 확장 = 총 31.5cm (검증 결과).

권장 너비: 30~35cm (토양 지지력 ≥150kN/m² 기준).

모래 지반 시 40cm로 확대.



(3) 콘크리트 강도

• C25/30 이상 등급 사용 (ÖNORM B 4710-1).
• 철근망(Stahlmatte) 설치 권장 (EN 10080)



2. 예시: 11.5cm 기둥용 스트립 기초





깊이	80cm	동결선 준수
너비	35cm	기둥 두께(11.5cm) + 23.5cm
콘크리트 두께	30cm	지상부 포함 전체 높이
철근망	Q188 (12cm 간격)	압축/인장 하중 분산



3. 추가 고려 사항

1. 지반 분석:
   • 그라츠 시청(Bauamt Graz)에서 토양 지지력 측정 의뢰.
2. 거리 규정:
   • 인접 부지 경계와 최소 1.5m 이격 (Kleingartenverordnung §4(6)).
3. 안전 계수:
   • 풍하중(25m/s), 적설하중(86kg/m²)을 견딜 수 있도록 설계.
4. 보험 및 법적 준수

• Bauamt Graz 신고: 면적 ≤40m²도 사전 서면 통보 필수.
• 보험 조건: 규정 미준수 시 동결/풍하중 손상 배상 거부.





콘크리트 슬래브 (철근 콘크리트 구조 바닥) 기초 사양

1. 두께: 최소 15cm (150mm)
   • 일반적인 승용차용 카포트에는 10cm 두께로도 충분하지만, 안전성을 고려하여 15cm를 권장합니다.
2. 크기:
   • 너비: 522cm (카포트 너비 + 24cm)
   • 깊이: 318cm (카포트 깊이 + 24cm)
   • 카포트 기초는 구조물 크기보다 각 방향으로 12cm 더 크게 만드는 것이 좋습니다.
3. 경사: 완전히 수평을 유지해야 합니다.
4. 가장자리: 빗물이 고이지 않도록 슬래브 가장자리를 중앙보다 2cm 정도 낮게 만듭니다.
5. 기초: 카포트 기둥 아래에는 더 두꺼운 기초가 필요합니다. 일반적으로 깊이 30cm, 너비 30cm 정도가 적당합니다.

추가 고려사항

• 지반 상태: 흙이 무르거나 모래가 많은 경우 더 큰 기초가 필요할 수 있습니다.
• 동결 깊이: 겨울에 지반이 얼 수 있는 지역이라면, 동결선 아래로 기초를 더 깊게 만들어야 합니다.
• 배수: 콘크리트 타설 전 배수 문제를 해결해야 합니다.

카포트 설치 전 반드시 지역 건축 당국에 문의하여 관련 규정을 확인하시기 바랍니다. 또한 전문가의 도움을 받아 정확한 기초 크기를 결정하는 것이 안전합니다.

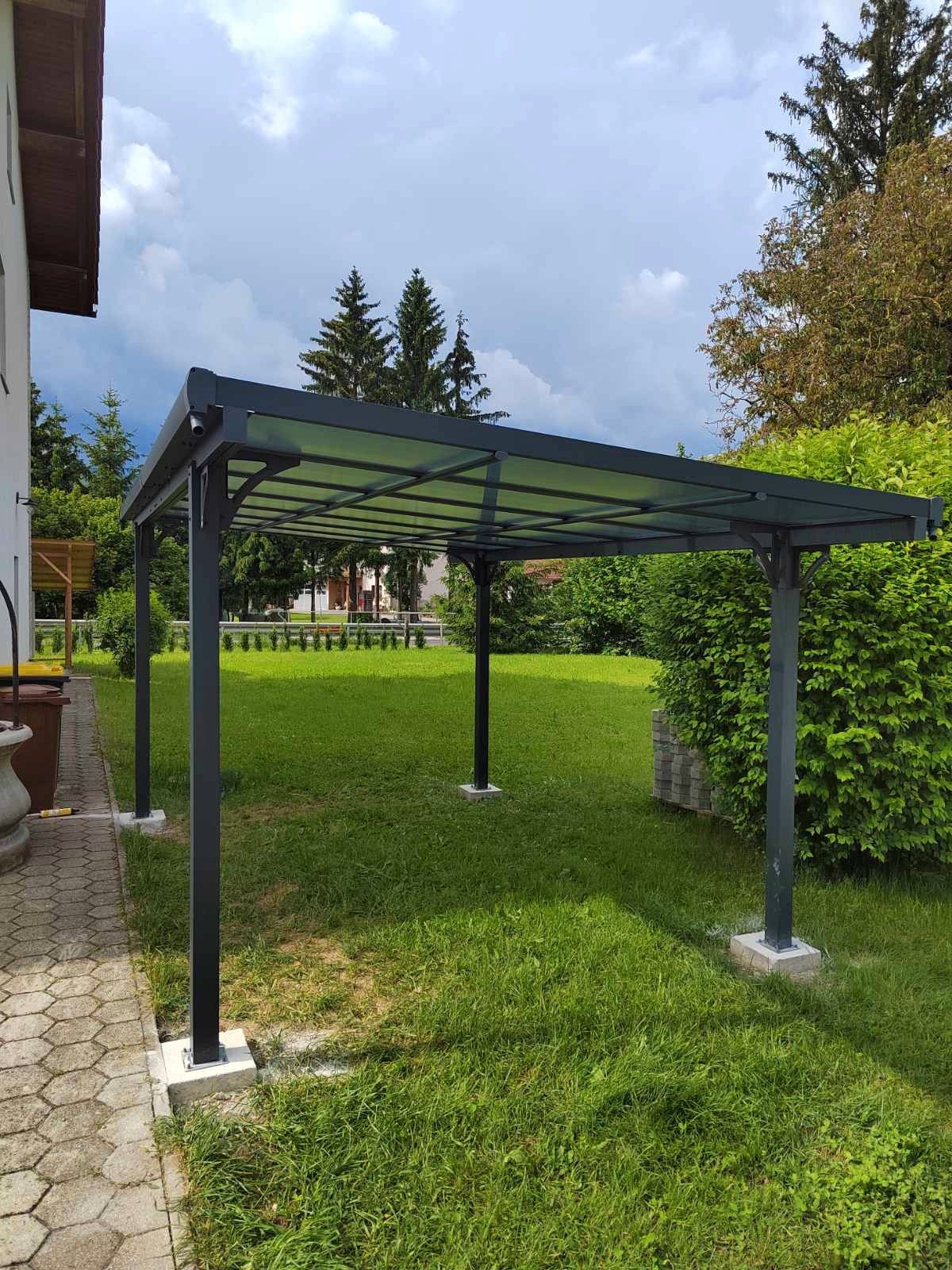

거푸집 이용 기둥 고정

거푸집 블록 (Schalungsstein) 또는 콘크리트 거푸집 (Betonschalung) 또는 거푸집 (Schalungsform) 이라고 독일어로 말합니다.



업자말로는 25 cm 깊이에, 콘크리트를 이용하고, 더 불안하다면 기둥에 모래를 넣는 것도 방법이라고 합니다.



GPT에게 문의해보니, 1m 정도 높이로 모래를 넣으면 더 좋다고 합니다.



굳이 넣을 필요는 없지만, 그안에 철근(Armierung 또는 Bewehrung) 과 콘크리트를 넣으면 단단해집니다.

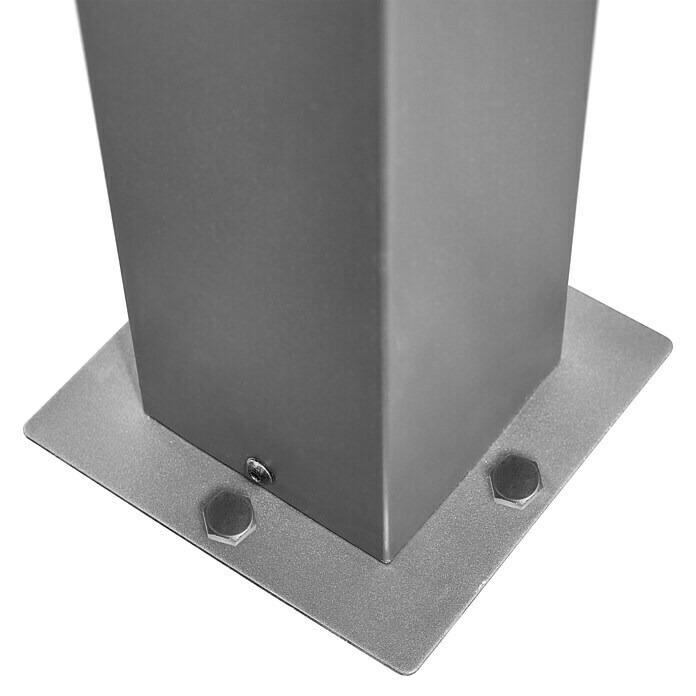

설명에서는 그림이 표시되어있는데, M6 볼트로 4포인트를 적용하는 것으로 되어있네요.







콘크리트에 설치 영상 예제

https://youtu.be/xTBYvLDMET8



거푸집 (Betonschalung)

콘크리트 거푸집 (Betonschalung)으로 사용할만한 후보들을 추려보았습니다.





Premac Schalungsstein 30 x 30 x 25 cm Grau



https://www.obi.at/einfassungen-stufen-mauersysteme/premac-schalungsstein-30-x-30-x-25-cm-grau/p/3294766

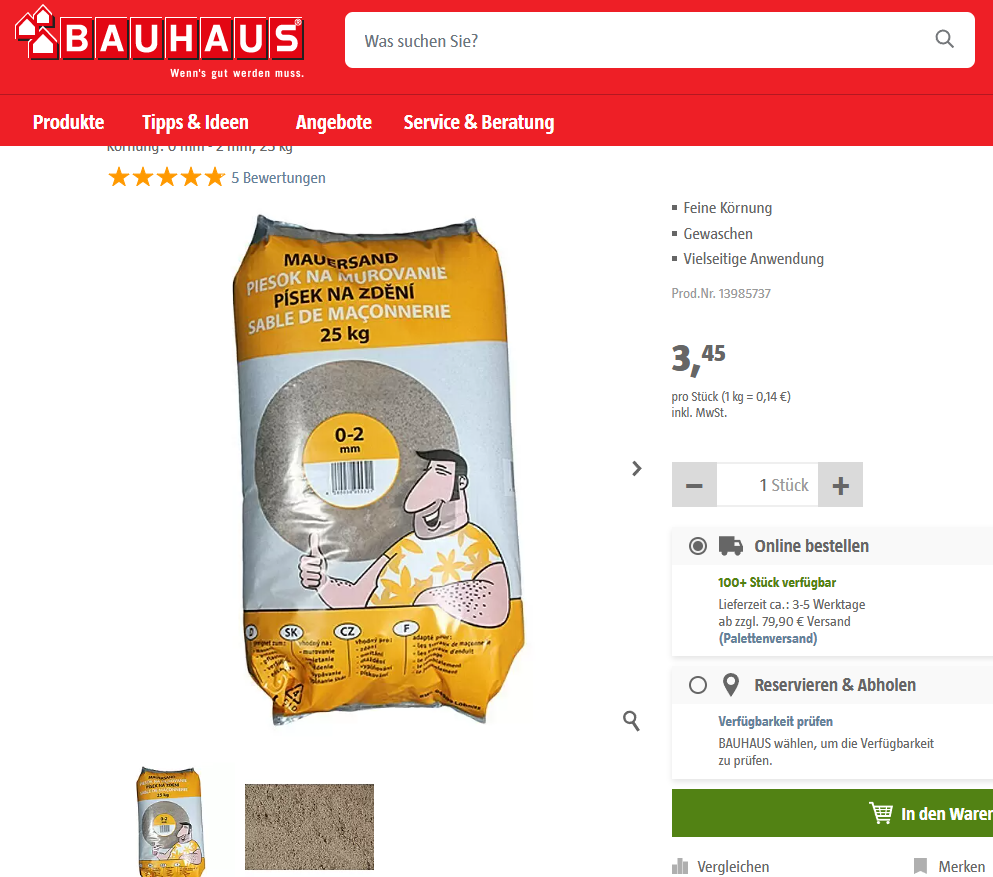

모래  (Betonschalung)

기둥당 1L 씩 채우기 위해 필요한 모래는 50kg입니다. Bausand 로 구매하면 될듯합니다.

아무모래나 싼걸로 사셔도 무방합니다.

https://www.bauhaus.info/zierkies-splitt/mauersand/p/13985737



https://www.obi.at/schuettgueter/estrichsand-betonsand-beige-braun-0-06-4-mm-25-kg-pe-sack/p/7147382





다른 예제:

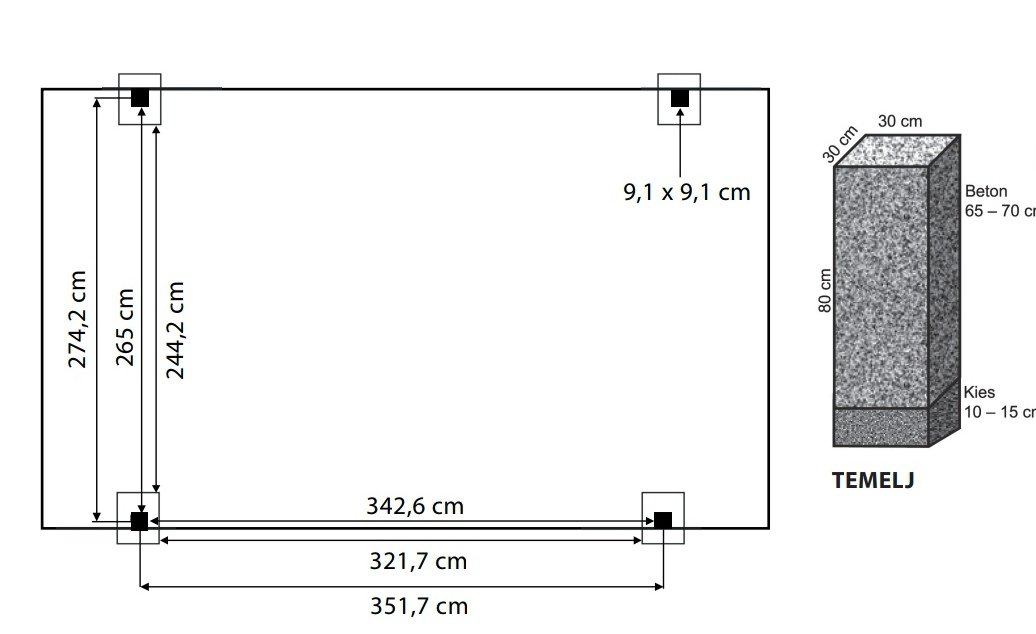

거푸집 크기 산정:

• 선택한 거푸집: Premac Schalungsstein 30 x 30 x 25 cm Grau
• 추천 크기: 30cm x 30cm x 50cm (2개 쌓기)
• 규정 (ÖNORM B 4710-1): 동결심도 고려 깊이 30cm x 30cm x 80cm (가로 x 세로 x 깊이)

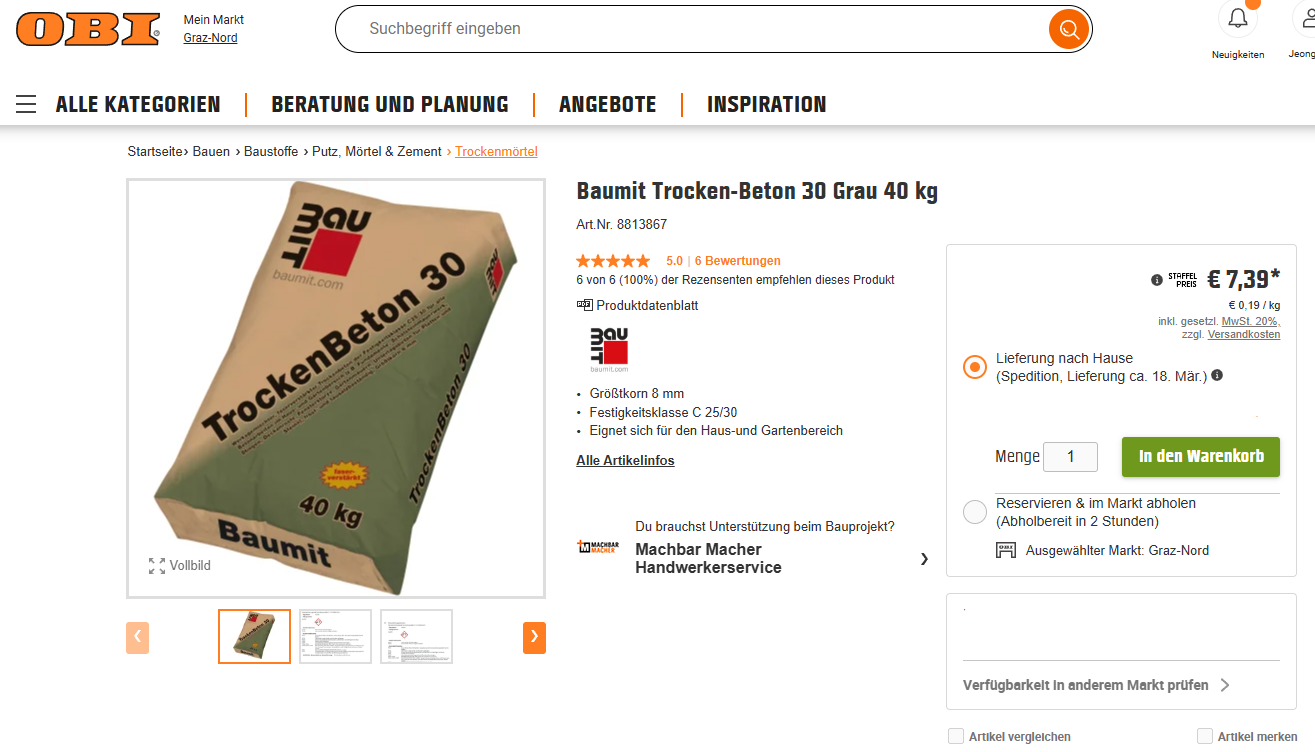

콘크리트

https://www.bauhaus.at/beton-estrich/baumit-trockenbeton-30/p/28442358



Baumit Trockenbeton 30







여기서 세가지 고민을 할 수 있습니다.

첫번째, 거푸집 3개를 이용한다.

두번째, 거푸집 2개를 이용하고 30cm는 그냥 콘크리트로 채운다.

세번째, 거푸집을 사용하지 않고 콘크리트로만 채운다.







	1	2	3	Remark
도시 규정	준수	준수	준수	ÖNORM B 4710-1
견딜수 있는 하중	500kg	450kg	400kg	1기둥당 하중 356kg (적설량: 86kg/m2) 지붕두께 증가시 하중영향없음
필요한 콘크리트 수	10	12	16	Baumit Trockenbeton 30 (40 kg) 단가: € 7.29
필요한 거푸집 수	3	2	0	두께 4cm 적용 Premac Schalungsstein 30 x 30 x 25 cm Grau 단가: € 3.29
안정성	매우 높음	중간	낮음
시공편의성	복잡	중간	간단
침하가능성 (5년)	매우 낮음 (<2mm)	낮음 (~3mm)	중간 (~5mm)
침하가능성(10년)	매우 낮음 (<5mm)	낮음 (~5~10mm)	중간 (~10~15mm)
침하가능성(20년)	낮음 (~8mm)	중간 (~15mm)	높음 (~20mm)
침하가능성(30년)	중간 (~10mm)	높음 (~20mm)	매우 높음 (~30mm)
기둥 내부 모래 높이	1m	1m	1m	하중개선 10% 효과
필요 모래	4	4	4	개당 € 4.49
자재 비용 합계	€100	€112	€134
Carport (195만원)	€ 1399	€ 1410	€ 1433	운송비: 49.90 유로
Carport + Pergolar (380만원)	€ 2749	€ 2771	€ 2817	€ 1 = 1580 KRW
