건축 프로젝트 검토 C에 대해 조금 더 실질적으로 진행할려고 합니다.
각도는 4도 입니다.
창고 사양
가용 차량
IVECO Daily 3.5t KOFFER + HEBEBÜHNE oder ähnlich 로 했습니다.
배치
기초위치
태양광 패널 검토
참고로 옆집은 QCells의 Q.PEAK DUO ML-G9-390W인데, 390W는 최대치 즉, 패널이 딱 태양의 직선에 받을때의 최대치라고
실질적으로는 330W밖에 안나온다고 합니다.
저보고도 490W살필요없이 싼 제일 저렴한 패널을 사라고 합니다.
적용 패널: AIKO-A490-MCE54Dw (Neostar 3P+ 시리즈)
사이트: https://www.solarvie.at/products/aiko-solar-490w-black-frame-dual-glass-a490-mce54dw-3p-54
사이즈: 1.762x1134x30 mm
금액: 101.88 유로 (부가세 이전, 84.90 유로)
* 태양광 패널, 인버터, 배터리는 오스트리아 정부 세금혜택, 연방정부 보조금, 슈타이어마크 및 그라츠 시 추가지원을 확인해야합니다.
8장 설치시, 2cm 간극 고려,
가로축은 3.544 m
세로축은 4.596 m로 현재 지붕에서 7.3 cm 튀어나오게 됩니다 문제없을 것 같네요.
지붕 위에 Dachpappe 설치
1달 또는 1년내에 Trapezblech 를 설치할 예정이므로, 고품질보다는 가성비에 촛점을 둡니다.
물론 다흐파페는 그대로 놔둘 예정입니다. 2중 방수느낌으로 갈 예정이라서요.
이 창고의 각도는 4도입니다. 따라서, 각도가 15도 이하인 경우, 다음의 사양 중 선택해야하는데,
Bauhaus - Easi Roofer N350 1롤 또는 OBI - R 330 H (besandet) 2롤을 구매하면 됩니다.
https://www.bauhaus.at/bitumenbahnen/easi-roofer-bitumenbahn-n350/p/21968206
https://www.obi.at/p/3628328/bitumen-dachpappe-r-330-h-besandet-10-m-
그리고, 볼트는 전용 못으로 루핑못을 사용하면 됩니다.
Connex Dachpappstifte 2,8 x 16 mm - 1200 g - Senkkopf - Verzinkt - Aufbewahrung in praktischem Eimer - Ideal für Dachpappe & Schiefernplatten
https://www.amazon.de/gp/product/B009EOL110
제일위에는 30cm 꺽어서 내려야하므로, 40cm씩 겹치면 됩니다.
- 가로(겹치는 부분): 펠트지와 펠트지가 겹쳐지는 이음새 부분은 바람에 들뜨기 쉬우므로 10cm 간격으로 촘촘하게 박아주세요.
- 중앙 부분: 겹치지 않는 중간 면적은 15cm ~ 20cm 간격으로 지그재그(지그재그 방식이 고정력이 더 좋습니다) 형태로 박으시면 됩니다.
- 가장자리(처마 끝): 바람의 영향을 가장 많이 받는 곳입니다. 여기는 5cm ~ 10cm 간격으로 더 촘촘하게 박아서 보강해주는 것이 안전합니다.
- 겹침 너비: 펠트지끼리는 최소 8cm ~ 10cm 정도 겹치게 깔고, 그 겹친 부위의 중앙을 못으로 고정하세요.
- 너무 깊게 박지 마세요: 못 머리가 펠트 표면과 수평이 될 정도로만 박으세요. 너무 깊게 박아 펠트가 움푹 들어가면 그 틈으로 물이 고여 누수의 원인이 될 수 있습니다.
- 수직으로 박기: 못을 기울여 박으면 머리 모서리가 펠트를 찢을 수 있으니 최대한 수직으로 박아주세요.
참조:
OBI
Bitumen-Gartenhausbahn kalt-selbtsklebend Schwarz 2,5 m²: 27.99 €
Bitumen Dachpappe R 330 H besandet 10 m²: 15.9 €
Bitumen Nacktpappe A 330 H 20 m²: € 25.80
Bitumen Flämmpappe V4 7,5 m²: € 26.92
Polymerbitumenbahn E-KV-4 5 m²: € 39.95
Hagebau
Dachpappe, Bitumendachbahnen 20 m²: € 19.90
Bauhaus
Easi Roofer Bitumenbahn N350, 20 m²: € 25.75
Bitumendachbahn KSK Flachdachbahn, 1 m²: € 8.98
Villas Bitumendachbahn Villox RP 35 , 10 m²: € 19.95
Hornbach
Bitumen-Dachpappe charBIT RP 350/21 10 m² : € 19.99
Polymerbitumen-Schweißbahn charBIT E-KV 4 , 7.5 m² : € 58.52
가로 프레임 5개 설치
하부 지지를 위해 일단 내부벽에 1개, 양쪽 끝 벽에 2개를 설치하고 그 가운데에 2개를 설치합니다.
Konstruktionsvollholz NSI Fichte/Tanne 60 mm x 100 mm x 4000 mm 를 총 5개를 설치합니다. 이때 수직 방향을 100mm로 합니다. 가격은 개당 23.96유로네요.
Konstruktionsvollholz NSI Fichte/Tanne 60 mm x 100 mm x 4000 mm
적용 스크류는
HI.FORCE, 8 x 180 mm, 50 Stück, Teilgewinde, Tellerkopf, T-STAR plus T40, 4CUT, WIROX - 0251010801405
를 사용합니다. 1통만 있으면 되겠네요, 21유로.
https://www.amazon.de/dp/B071DP13HG

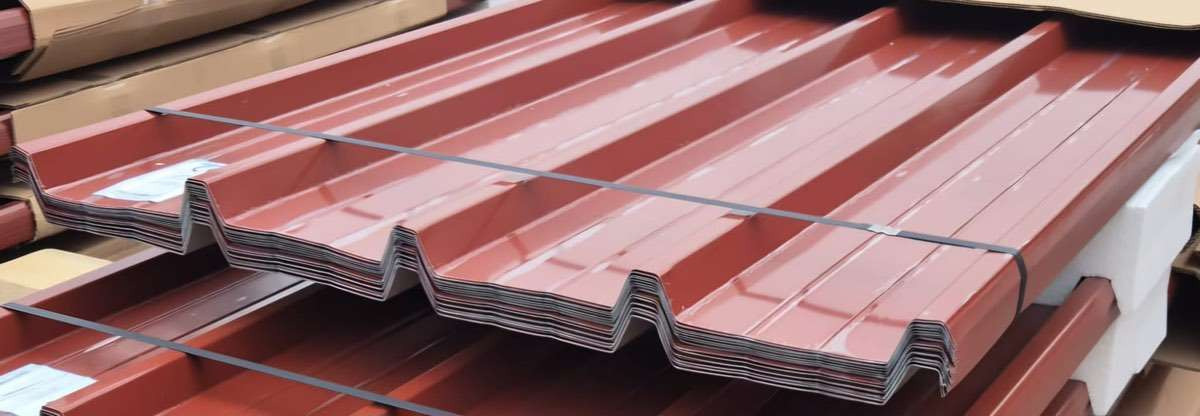

Trapezblech 를 가로 프레임 위에 설치
https://www.willhaben.at/iad/kaufen-und-verkaufen/d/trapezblech-873008287
📝 4도 저물매 지붕: 강판 및 부자재 산정 가이드
1. 강판 치수 및 수량 산정 (치수 확정)
- 블로그에 바로 복사해서 올리실 수 있도록, 질문자님이 직접 확인하신 도면 수치와 4도 경사 조건을 바탕으로 **[강판 규격 산정 근거]**를 명확하게 정리해 드립니다.

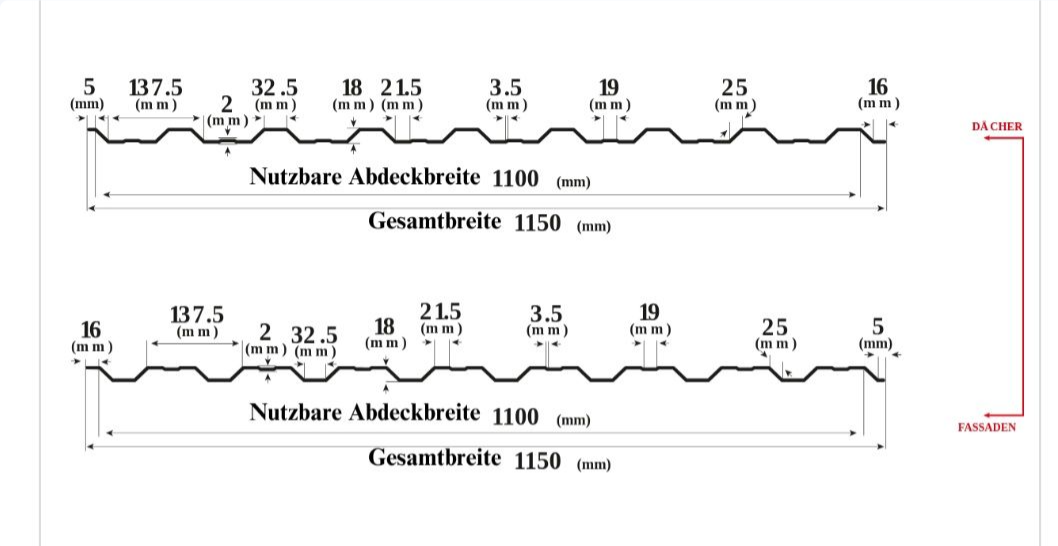

📐 지붕 강판 규격 산정 근거 (4° 저물매 기준)4도 경사의 완만한 지붕은 빗물 역류 및 모세관 현상을 방지하기 위해 2골(2산) 겹침 시공이 공학적으로 권장됩니다.- 강판 전체 폭 (A): 1150 mm
- 반복되는 골 간격 (P): 137.5mm
- 2골 겹침 폭 (W_overlap):
- 기본 끝단 겹침(50mm) + 1골 피치(137.5mm) = 187.5mm
- 장당 실 유효 폭 (W_effective):
- 전체 폭(1150 mm) - 겹침 폭(187.5 mm) = 962.5 mm
- 5장 시공 시 총 덮는 너비:
- (962.5 mm * 4 장) + 마지막 장(1150 mm) = 5000 mm
- 판단: 지붕 너비 4.45 m + 처마 15 cm 를 합친 필요 너비보다 넉넉하므로 5장이 최적의 수량임.
2. 강판 길이 산정 근거: 4,000mm(4m)가 필요한 이유- 경사 보정 (Slope Factor):
- 지붕 경사가 4°일 때, 실제 빗면 길이는 수평 거리의 약 1.0025$배가 됩니다. (수평 거리 / cos 4도)
- 처마 및 상단 돌출 (Overhang):
- 하단(처마): 빗물이 벽면으로 흐르지 않도록 물받이 위로 약 10 ~ 15 cm 돌출 시공.
- 상단(용마루): 벽체 결로 방지 및 방수를 위해 상단 끝단 여유분 확보.
- 최종 길이 계산 예시:
- (지붕 수평 거리 약 3.8 m * 1.0025) + 처마 돌출 15 cm + 상단 여유 5 cm = 약 4m
- 판단: 현장 가공 시 오차를 방지하고, 빗물 역류를 막기 위해 처마를 충분히 뺄 수 있는 4m 가 가장 안전한 규격임.
2. 전문 업체(강판 판매처)에서 반드시 포함해야 할 품목
강판과 색상·규격이 일치해야 하는 전용 마감재들입니다.
- Trapezbleche (사다리꼴 강판): 4m × 5장
- Ortgangbleche (측면 마감재/박공 후레싱): 지붕의 좌우 끝부분을 덮어주는 비가림막. 수량 2개
- Traufenbleche (처마 마감재): 지붕 끝에서 물받이로 물을 유도하는 판. 수량 3개
- Firstbleche (용마루 마감재): 지붕의 제일 높은 꼭대기 부분을 덮는 마감재. 수량 3개
- Profilfüller (Sickenfüller/크로져): 강판의 골 모양에 딱 맞게 제작된 스펀지 밀폐재 (위/아래 세트). 벌레, 바람, 들이치는 비를 차단합니다. 5m분
3. 아마존(Amazon)에서 별도 구매 가능한 소모품
규격이 공용이며, 온라인에서 사는 것이 가격 경쟁력이 높은 품목들입니다.
- 목재용 지붕 나사 (Dachbauschrauben für Holz): * 규격: 4.8 x 35mm (또는 그 이상).
- 특징: 육각 머리이며, 빗물 차단용 EPDM 고무 와셔가 반드시 붙어 있어야 합니다. 강판 색상과 맞추는 것이 좋습니다.
- 소요 210개, 추천 구매량 250 1박스 또는 100개입 3박스
- 부틸 방수 테이프 (Butyl-Dichtband):
- 용도: 4도 경사 지붕의 핵심! 2골을 겹치는 부분 사이에 부틸 테이프를 붙여주면 모세관 현상에 의한 물 역류를 완벽히 막아줍니다.
- 5장을 시공하면 겹치는 구간(이음매)은 총 4군데입니다. 강판의 길이가 4m이므로, 한 줄당 4m씩 필요합니다. 총 16m
- 추천구매량 20m 1롤
- 지붕용 실리콘 (Dach-Dichtstoff):
- 후레싱 겹침 부위나 나사 구멍 등에 보조적으로 사용할 내후성 실리콘.
- 추천 구매량: 2~3 카트리지 (310ml 규격)
- 일반 실리콘이 아닌 'Bitumen(역청)' 계열이나 'Bitumendichtstoff'라고 적힌 지붕 전용 제품을 사셔야 자외선과 온도 변화에 강합니다.
4. 업체로부터 추가로 확인(확정)받아야 할 사항
결제 및 배송 전 마지막으로 체크할 리스트입니다.
- 배송비 고정 여부: 액세서리(마감재)를 추가해도 배송비 50유로가 유지되는지 확인.
- 하차 방식: 4m 강판 5장은 무게가 상당하므로, 배송 기사가 집 앞(Bordsteinkante)에 내려주는 조건인지, 수동 하차 시 도움 인력이 필요한지 확인.
- 배송 기간 (Lieferzeit): 정확한 도착 예정일 확인.
- 결제 방법 (Zahlungsart): 독일 업체 특성상 Vorkasse(선입금)를 요구할 수 있으니 PayPal 등 안전 결제 수단 가능 여부 확인.
