태양광 (photovoltaic, PV) 패널 설치 검토

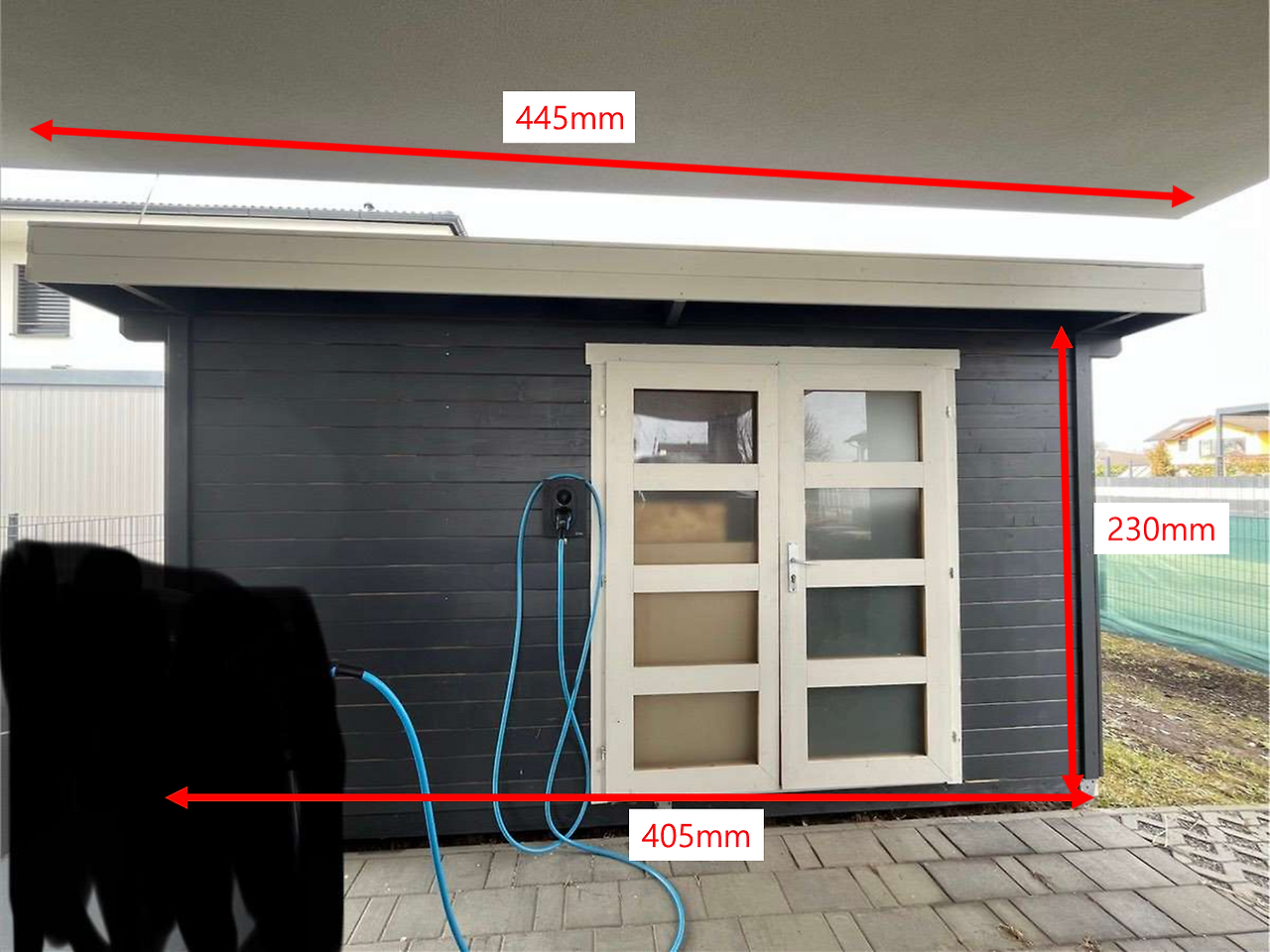

현재 정원창고(Gartenhaus) 상황





현재 창고에 Overview는 다음과 같습니다.

Pultdach 이며,

지붕의 현재 크기는 3 m (가로) x 4.45 m (세로) 입니다. 경사는 3~5도 정도입니다.

태양광 패널 설치 목표



현재 상태에서 경사면 방향으로 목재 (Holz) 를 올려 지붕을 확장하여 태양광 패널을 지붕위에 8개 설치합니다.

창고의 측면 (동쪽) 2개, 창고의 전면 (남쪽) 1개를 설치할 예정입니다.

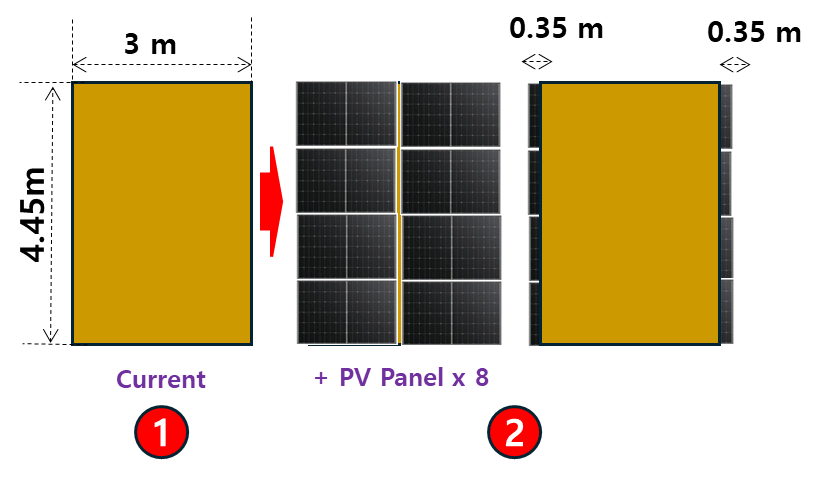

지붕 위 태양광 패널 8개 설치

(A안)



① 현재는 가로가 지붕 포함 3m이며, 실제 건물벽의 길이는 2.5m 양쪽 처마는 각각 0.25m가 있습니다.

     이것을 까치발 (Dachknagge) 을 이용해서 고정시켜, 3m 건물로 만듭니다.



② 패널 8개를 설치하기 위해,  태양광 전용 알루미늄 레일을 설치한 후 PV패널을 설치합니다.









※ 결국 지붕은 현재 지붕인 두께 20mm 목재 지붕 + 다흐파페(현재 Easi Roofer N350)가 되므로,

     다음과 같은 방수처리를 강화해줘야합니다.

     다만, 다흐파페 설치한지 11일 밖에 안되어서 가정을 간소화합니다. (c부터 진행)



a. 비투멘 프라이머( MEM Bitumen-Voranstrich, 5L) 를 바랍니다.
b. 건조합니다. (~12시간)
c. 방수제 (Bostik BLOCK B755 TERRA 2K Light Bitumendickbeschichtung 30 l)를 1/3만 경화제와 섞어서 톱날고대의 날을 이용한 갈질으로 자국을 만듭니다. 톱날고대(Glättekelle Maurerlob 28 cm 6x6 gezahnt) 를 이용하면 두께가 2-3mm 형성됩니다.

d. 메쉬( Universalgewebe alkalibeständig 105 g/m² 7,5 x 7 mm weiß 10 m x 1 m Rolle = 10 m²)

를 심고 꾹꾹 누르면 자국이 약간 평탄화가 됩니다. 꾹꾹 누를 때 메쉬 사이로 방수제가 "올라오는 것"이 보이면 성공입니다. 그게 메쉬를 꽉 잡아주는 뼈대가 됩니다.

e. 그 후 메쉬를 다 덮는다는 식으로 바르면 됩니다. 톱날 자국이 살짝 보일락 말락 하는 곳을 매끈한 면으로 슥 밀어서 메쉬를 완전히 숨겨주세요. 이때가 지붕의 최종 모양이 결정되는 순간입니다. 추가 방수제 없이 아래에서 올라온 양만으로 덮는 것이 가장 깔끔합니다.
f. 방수제가 끈적거리는 액체상태일때 동시에 모래( Putz- und Mauersand 0-5 mm 25 kg sandbeige)를 방수제가 안보이도록 뿌립니다.







태양광 패널

적용 패널: AIKO-A490-MCE54Dw (Neostar 3P+ 시리즈)



패널 단일 사양 아래에 총 11개 패널, 총 시스템 용량 5.39 kWp (11 x 490W)



사이트: https://www.solarvie.at/products/aiko-solar-490w-black-frame-dual-glass-a490-mce54dw-3p-54

사이즈: 1762x1134x30 mm





* 태양광 패널, 인버터, 배터리는 오스트리아 정부 세금혜택, 연방정부 보조금, 슈타이어마크 및 그라츠 시 추가지원을 확인해야합니다.

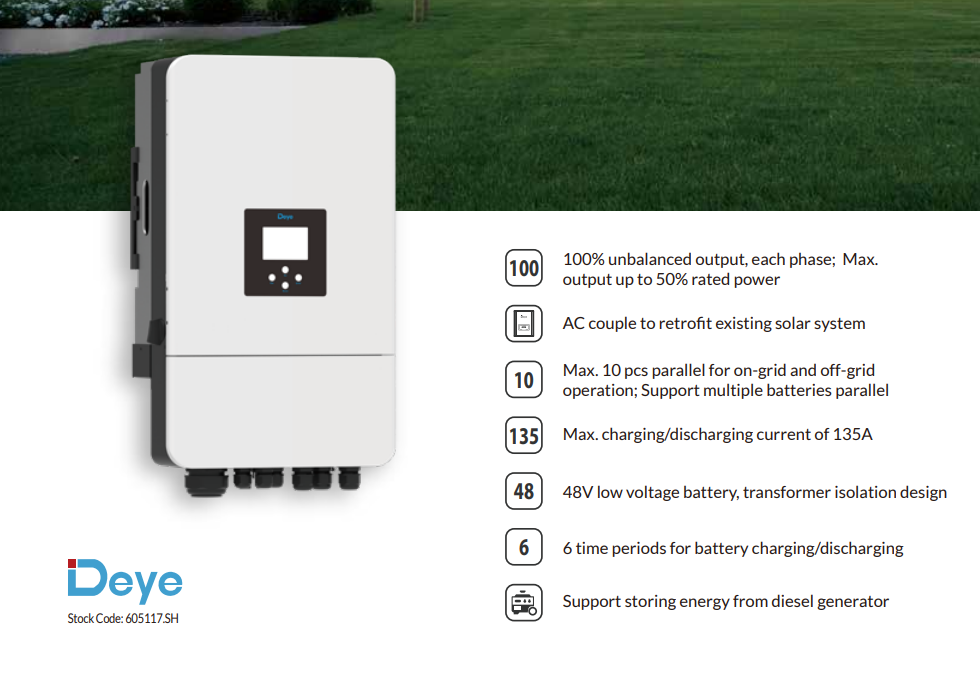

인버터

Deye SUN-5K-SG05LP3-EU-SM2

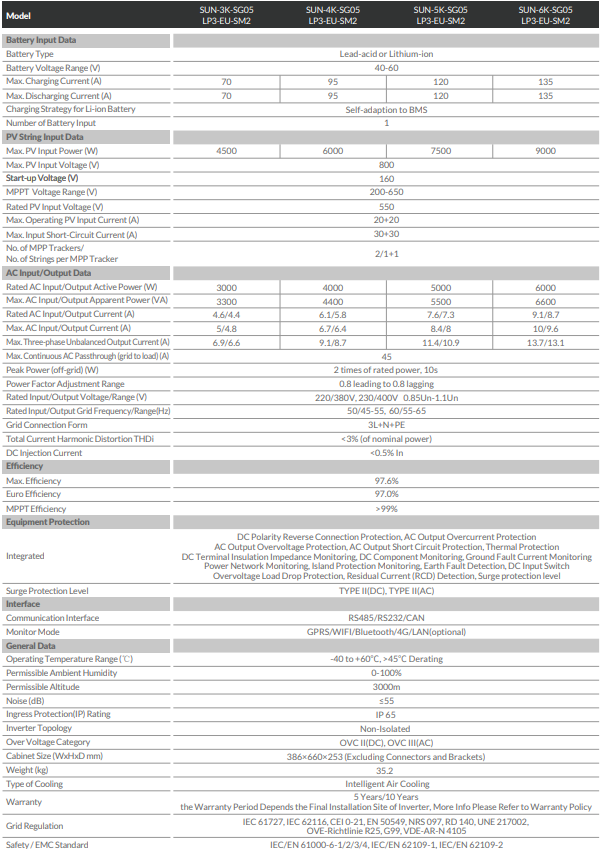

사양서:

https://cdn.shopify.com/s/files/1/0556/0539/5791/files/Deye_SUN-5K-SG05LP3-EU-SM2_5kW_Dreiphasiger_Hybrid-Wechselrichter.pdf?v=1754646560

판매사이트:

https://www.solarvie.at/products/deye-sun-5k-sg05lp3-eu-sm2-5kw-dreiphasiger-hybrid-wechselrichter?variant=56352090390912







배터리

Deye SE-G10.4



통신선 및 AC케이블 설치 (정원창고에서 스마트 미터까지의 거리)



약 40~50 미터 정도의 거리가 있습니다.

깊이 60cm로 다음의 선을 설치합니다.



데이타 통신선: RS485/CAN,  차폐 케이블 (Shielded Twisted Pair - STP) 를 사야함.

Erdkabel 5x10mm² (매립용 AC 케이블) : 6mm2 또는 안전하게 10mm^2 굵기로 삽니다.



AC 케이블과 데이터 통신선은 자기장 간섭을 막기 위해 분리 매립(Getrennte Verlegung)하거나, 통신선을 별도의 금속/플라스틱 차폐관에 넣어 보호관에 인입함











스마트 미터는 Landis+Gyr 사의 E450 모델 설치되어 있습니다. 오스트리아 전력 회사(Netzbetreiber) 소유이므로 변경이 불가능합니다.



추가로 전용 스마트미터를 설치해야 하지만, SUN-3/4/5/6K-SG05LP3-EU-SM2 는 전용 스마트미터가 포함된 패키지인것으로 생각되며, SM2 라는 의미가 모델명 끝에 붙은 'SM2'라는 표기는 Deye에서 스마트 미터(Smart Meter)가 포함된 2세대 패키지임을 나타내는 공식 명칭으로 파악됩니다.





•   Eigenleistung (본인 작업): 정원 창고 구조물 설치, 패널 부착, 60cm 땅파기 및 케이블 매립.
•   Anfrage an e-mtechnik (업체 요청 사항): 메인 배전반(Zählerschrank) 내 스마트 미터 설치, AC 케이블 최종 결선, 전기 검사 및 안전 증명서(Prüfbefund/Abnahme) 발급.
