또 겨울철이 오네요.

오늘은 설치된 펌프시스템에 대해 적어보려고합니다.

NEURA AG는 오스트리아 Regau에 본사를 둔 스마트 에너지 시스템 제조사로, 1979년부터 유럽의 선도적인 히트펌프 제조업체였습니다. 2016년 6월 공식적으로 파산했으며, 현재 M-TEC Systems가 일부 기술을 인수하여 운영하고 있습니다.

설치사양

M-Tec L10EuC-n 히트펌프 시스템 구성

귀댁의 설치 시스템은 다음과 같이 구성되어 있습니다.

히트펌프 본체는 M-Tec L10EuC-n 공기-수 히트펌프이며, NEURA NDA NANO 모델입니다.

난방 용량은 9.35kW이고, 냉매는 R410A 2088 GWP, CO₂ 등가량 12,528kg입니다.

보호 등급은 IPX3으로 실외 설치용이며, 소음 레벨은 표준 모드 64dB, 저소음 모드 58dB입니다.

보조 난방 시스템은 6kW 전기 보조 난방으로 구성되며, 히트펌프 출력 부족 시 자동으로 온수 및 난방을 보충합니다. 고장 시에도 온수 공급을 보장하는 매우 중요한 역할을 합니다.

저장 탱크는 400L 고성능 축열탱크이며, 온수 저장 및 열 버퍼 역할을 수행합니다. 제어 시스템은 CP022 중앙 제어 장치이고, NTouch 터치스크린 실내 제어기가 포함되며, WEBDIALOG 클라우드 플랫폼을 통한 원격 접속이 가능합니다.

바닥난방 시스템은 총 154m² 면적(지하층 78.20m², 상층 75.31m²)에 설치되었으며, 5층 알루미늄 복합 파이프(직경 16×2mm)로 구성되고, 스테인리스 분배기로 개별 온도 조절이 가능합니다.

그룹 1 - 히트펌프 시스템:

M-Tec L10EuC-n (NEURA NDA NANO 공기-수 히트펌프)
8kW 추가 보조 난방기
스마트 제어 시스템 (CP022, WEBDIALOG)

그룹 4 - 바닥난방:

154m² 바닥난방 시스템 (5층 알루미늄 복합 파이프 16×2mm)
설치: 총 153.51m² (지하층 78.20m², 상층 75.31m²)

설치비용

2016년 7월 설치 당시 가격
총 계약금액은 부가세 포함하여 20,700유로였습니다.

부가세 제외 금액은 17,250유로이고, 20% 부가세는 3,450유로입니다.

비용 구성은 그룹별로 나누어집니다.

그룹 1

히트펌프 및 제어 시스템 관련은 약 7,000~8,000유로(40~45%)로, M-Tec L10EuC-n 히트펌프 본체, 6kW 보조 난방기, 400L 축열탱크, 제어 기기, 센서, 밸브류, 배관 연결 및 냉매 충전을 포함합니다.

그룹 2

설치 및 시운전은 약 2,000~3,000유로(10~15%)로, 시스템 설치 작업과 시운전 및 점검이 포함됩니다. 그룹 3 난방수 처리는 약 300~500유로(2~3%)로, ÖNORM H 5195-1 규정 준수 수질 분석을 포함합니다.

그룹 4

바닥난방 공사는 약 7,000~8,000유로(40~45%)로, 154m² 바닥난방 배관 설치, 분배기 및 기계류, 설치 노동비가 포함됩니다.

2024년 기준 오스트리아 평균 설치 비용은 30,700유로이며, 당시 설치 비용 20,700유로는 상당히 저렴했습니다.

AS 수리업체

현재 상황 및 서비스 지원

NEURA 파산 후 원래 설치사인 DHT GmbH는 더 이상 지속적인 서비스를 제공하지 않습니다. M-TEC Systems는 2023년 11월 1일부로 NEURA 제품에 대한 공식 서비스 지원을 중단했습니다.

공인된 NEURA 서비스 파트너는 Steiermark 지역에서 HSK Andreas Kreuzer가 공식 파트너입니다.

주소는 Unterpreitenegg 48, 9451 Preitenegg이고, 전화는 43 664 1439631입니다.

이메일은 andreaskreuzer92@gmail.com이며, 1인 기술사로 2017년부터 지속 운영 중이고, Graz에서 약 70km 거리에 있습니다.

다른 서비스 센터로는 ACH Haustechnik Lenzing(부탁)이 있습니다.

주소는 Bundesstraße 6, 4860 Lenzing이고, 전화는 43 (0) 7672 / 65555입니다. 웹사이트는 neura-wp-service.at이며, 공인 서비스 센터로서 전국 모빌 방문 서비스를 제공합니다.

NEURA NTouch 제어기 사용 설명서

NTouch의 기본 구조와 기능

NTouch는 NEURA 히트펌프 시스템의 실내 터치스크린 제어 장치입니다. 냉난방 시스템을 직관적으로 조작하며, 온도 조절, 시간 프로그램 설정, 실시간 시스템 상태 모니터링 기능을 제공합니다.

NTouch 초기 화면 구성 및 정보 표시

NTouch를 켜면 다음 정보가 표시됩니다. 좌측에는 실내 온도(예: 21.3°C)가 표시되고, 괄호 안에는 사용자가 설정한 목표 온도(예: 20.0°C)가 표시됩니다. 우측에는 온수 탱크의 현재 온도(예: 51.6°C)가 표시되며, 아래에는 현재 날짜 및 시각이 표시됩니다.

실내 온도 조절 방법

실내 온도 표시를 터치하면 조절 메뉴가 나타납니다. 목표 온도를 ±2.5°C 범위에서 조정할 수 있습니다. 임시 모드는 다음 시간 프로그램까지만 적용되고, 영구 모드는 계속 적용됩니다. 임시 모드는 빨강색으로, 영구 모드는 녹색으로 표시됩니다.

온수 온도 조절 및 빠른 데우기 기능

온수 온도 막대를 터치하면 온수 조절 대화창이 열립니다. 빠른 데우기 기능을 선택하면 즉시 온수탱크를 설정 온도까지 가열합니다. 자동 프로그램 외에 언제든 활성화 가능하며, 같은 버튼을 다시 누르면 녹색 표시가 사라집니다.

시스템 상태 정보 확인 및 심볼 해석

상태 메뉴에서 현재 시스템 운영 정보를 확인할 수 있습니다. 히트펌프 운영 중일 때는 압축기가 작동합니다. 히트펌프 대기 상태는 전원 ON이지만 수요 대기 중입니다. 태양광 심볼이 표시되면 태양광 시스템에서 전력 공급 중입니다. 빙정 심볼은 냉각 모드가 활성화되었음을 의미하고, 에스트리치 심볼은 바닥난방 난방 중을 의미합니다.

오류 메시지 해석 및 대응 절차

고압 경보가 발생하면 냉매 과충전 또는 응축기 오염이 원인이므로 즉시 전원을 차단하고 서비스 센터에 연락합니다. 저압 경보는 냉매 누수, 필터 막힘, 냉매 부족이 원인이므로 서비스 센터에 긴급 호출합니다. 한계 온도 도달 오류는 온도 센서 고장이나 제어 오류가 원인이므로 기본 설정을 확인한 후 재시작하거나 기술사를 방문합니다.

NEURA NDA PREMIUM/NANO 설치 및 운영 설명서

NDA NANO 히트펌프의 기술 사양

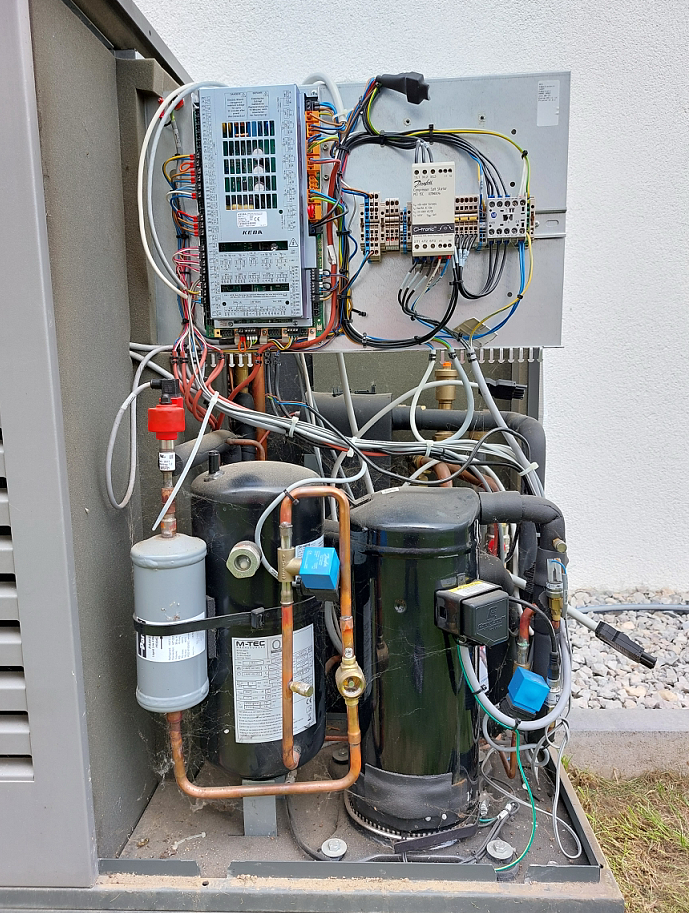

NEURA NDA NANO는 가정용 공기-수 히트펌프입니다. 완전 밀폐된 압축기, 콘덴서, 수직 배치 증발기, 팬을 소음 차단 금속 케이싱 내에 포함하고 있습니다. 고효율 펌프와 전자식 팽창 밸브가 탑재되어 있으며, 지능형 제어 시스템 CP022를 통해 작동합니다.

성능 지표는 운전 조건에 따라 다릅니다. A2/W35 조건(외기 2°C, 난방수 35°C)에서 난방 용량은 8.0kW이고, 전력 소비는 2.16kW이며, COP(효율성 지수)는 3.7배입니다. A2/W55 조건(외기 2°C, 난방수 55°C)에서 난방 용량은 8.1kW이고, 전력 소비는 3.43kW이며, COP는 2.4배입니다.

설치 기본 요건 및 장소 선정

히트펌프는 실외 설치 전용입니다. 평탄한 콘크리트 기초가 필수이며, 배수 시설이 완비되어야 합니다. 냉기 배출 방향이 이웃 가정을 향하지 않아야 하고, 이웃 건물에서 3m 이상 거리를 유지합니다. NDA NANO의 냉기 배출이 이웃의 창문이나 보행로를 향하지 않도록 설치하며, 가정 외벽으로부터 최소 130cm 거리를 유지합니다.

운영 중 일반적인 문제 및 해결 방법

냉매 누수 징후는 냉각 능력의 급격한 저하, 실내 온도 상승 추세, 압축기 이상음 증가입니다. 즉시 전원을 차단하고 창문을 열어 공기를 순환시킨 후 기술사에 연락해야 합니다.

고압 안전 장치가 작동하면 냉매 과충전 또는 응축기 오염이 의심되며, 시스템이 자동으로 정지됩니다. 재시작 전 반드시 전문가의 진단이 필요합니다.

겨울철 에스트리치 난방 중에는 바닥난방 본격 운영 전 Estrich 건조 프로그램을 실행합니다. 설정 온도를 천천히 상향하여 바닥재 손상을 방지합니다.

정기 유지보수 및 점검 체크리스트

월 1회 사용자 점검으로 실외 히트펌프 주변 장애물을 제거합니다. 냉기 배출구의 눈과 낙엽을 청소하고, 내부 필터를 시각적으로 점검합니다.

연 1~2회 전문가 점검으로 냉매 누수를 검사합니다. 컴프레셔 상태를 진단하고, 센서 기능을 확인하며, 압력을 측정하고, 효율성을 평가합니다.

WEBDIALOG 온라인 제어 시스템 설명서

WEBDIALOG의 목적과 기능

WEBDIALOG는 NEURA 히트펌프의 클라우드 기반 원격 제어 플랫폼입니다. 집에서뿐 아니라 직장, 휴가지 등 어디서나 스마트폰, 태블릿, 컴퓨터로 히트펌프를 모니터링하고 제어할 수 있습니다. 인터넷 연결만 있으면 모든 기능을 사용할 수 있습니다.

로그인 및 초기 설정 방법

기본 접속 정보는 웹사이트 http://www.webdialog.eu입니다. 표준 사용자명은 user이고, 표준 비밀번호는 1234입니다. 보안을 위해 첫 접속 후 비밀번호 변경을 강력히 권장합니다.

연결 방식의 종류와 선택

내부 연결은 집 와이파이로 직접 연결하여 빠른 속도를 제공합니다. 외부 연결은 인터넷을 통한 원격 연결로 언제 어디서나 접속 가능합니다. 모바일 앱은 스마트폰 전용 간소화 버전이며, PC 클라이언트는 컴퓨터용 상세 정보 표시 버전입니다.

운영 모드 선택 및 전환

실시간으로 다섯 가지 운영 모드를 전환할 수 있습니다. 자동 난방 모드는 난방 수요만 처리합니다. 자동 냉각 모드는 냉각 수요만 처리합니다. 완전 자동 모드는 난방과 냉각을 자동으로 선택합니다. 온수만 모드는 온수 공급만 수행합니다. 대기 모드는 시스템 전체를 정지시킵니다.

실시간 통계 및 에너지 모니터링

운영 시간 통계는 압축기 및 보조 난방의 운영 누적 시간을 표시합니다. 차트 기능은 온도, 압력, 전력 소비를 시간별 그래프로 보여줍니다. 오류 로그는 발생한 모든 오류의 이력 및 시간을 기록합니다.

태양광 시스템 설치 시 자가 생산 전력과 그리드 전력 사용 비율을 실시간으로 표시합니다.

트러블슈팅 및 오류 진단

WEBDIALOG 로그인 후 통계 메뉴에서 오류 로그를 선택합니다. 시간별 오류 내용 및 코드를 확인할 수 있습니다. 서비스 센터에 오류 코드를 전달하면 정확한 진단이 가능합니다.

과거 차트 데이터로 효율성 추이를 파악하여 성능 저하를 진단합니다. 겨울철 대비 여름철 전력 소비 급증은 냉각 모드 활성화의 신호입니다.

세부내용

NEURA NTouch 제어기 사용 설명서 정리

개요

이 문서는 NEURA 히트펌프 시스템의 실내 제어 및 조작 장치인 NTouch의 설치 및 사용 방법을 설명합니다. 최종 사용자와 설치자(인테그레이터) 모두를 대상으로 작성되었습니다.2022-11-10_1.pdf

1. 안전 지침

경고 기호의 의미:

GEFAHR (위험): 적절한 예방 조치를 취하지 않으면 사망 또는 심각한 신체 손상 발생
WARNUNG (경고): 예방 조치를 취하지 않으면 사망 또는 심각한 손상 가능
VORSICHT (주의): 예방 조치를 취하지 않으면 물질 손상 또는 경미한 손상 발생
ACHTUNG (주의): 예방 조치를 취하지 않으면 물질 손상 발생

개인 안전 지침:

정전기에 민감한 전자 부품 취급 주의
항상 보호 접지(Schutzkleinspannung) 작업 수행
전기 충격 위험 방지

2. 조립 및 설치 정보

NTouch의 특성:

TFT 컬러 디스플레이 (저항식 터치 스크린)
이더넷 인터페이스 1개
USB 인터페이스 2개
시스템 BUS 인터페이스 1개 (전원 공급 겸용)

설치 위치 요구사항:

벽에 수평으로 설치 (60mm 매립함 또는 평탄한 벽면)
최대 환경 온도 주의 (기술 사양서 참조)
직사광선 및 열원 근처 피하기
상하 최소 30mm 이상의 공기 순환 공간 확보

중요한 장착 고려사항:

설치 표면은 불균형 ≤ 0.5mm
습도가 높은 환경에서의 응결 주의
냉기와 습기로부터 온도 센서 보호

3. 연결 및 배선

시스템 BUS 인터페이스:

RS485 기반, 115,200 Bit/s 전송 속도
24V DC 전원 공급 포함
차폐 케이블(Geflechtschirm) 사용 필수
권장 케이블: YSLCY-OZ 4 x 0.5 mm²
최대 케이블 길이: 150m (히트펌프, NTouch, TRS14, 난방 회로 포함)

이더넷 인터페이스:

비차폐 케이블 사용 (넌크로스오버)
100 Mbit/s 전송 (IEEE 802.3), 최대 100m (NEURA 보증: 50m)
최소 굽음 반지름: 설치 중 60mm, 설치 후 50mm

USB 포트:

USB 2.0 High Speed
2개 포트 가능
최대 케이블 길이 5m
임피던스: 90 Ω ±15%

외부 실내 온도 센서 연결:

PIN 2 및 PIN 6에 직접 연결

4. 터치스크린 보정

디바이스 시작 시 자동 보정 가능
화면에 표시되는 십자가 클릭하여 보정
나중에 메인 메뉴 → NEURA 심볼 → 화면 보정에서 재보정 가능

5. 첫 사용 및 설정

초기 통전:

짧은 고정 단계 후 애플리케이션 자동 시작
3개 언어 선택 가능
활성화된 WEBDIALOG 제어 자동 감지

연결 데이터 입력:

기본 사용자: "user", 비밀번호: "1234"
터치 키보드로 데이터 입력 가능
"저장" 후 "연결"로 제어 시스템 연결

6. 주요 메뉴 및 기능

메인 메뉴 항목:

항목기능

실내온도 제어	영구적 또는 임시 수동 모드 선택, ±2.5°C 온도 조정
보일러 온도 제어	구성된 로드 시간 외에 보일러 활성화, 급속 가열 가능
NEURA 로고	단기 클릭: 화면 보호기, 밝기, 보정 / 장기 클릭: 사용자 로그아웃
날짜	시간 프로그램 메뉴 열기
정보 심볼	상태 메뉴 (운영 시간, 오류 로그, 난방 회로)
상태 메뉴	현재 시스템 값 표시
설정 메뉴	사용자(파트너, 고객) 따라 다른 기능

온도 표시 형식:

실제 값: 괄호 없음 (예: 21.3°C)
목표 값: 각괄호 (예: [20.0°C])
임시 수동 모드: 빨간색 테두리
영구 수동 모드: 녹색 표시

7. 설정 메뉴

최종 사용자 기능:

운영 모드 (Setup, Standby, 온수만, 자동 냉각, 자동 난방, 완전 자동)
시스템 및 히트펌프 일반 정보
보일러 설정 (온도, 레지오넬라 멸균 프로그램)
버퍼 탱크 지지 온도
보조 난방 설정
NDA 모드 선택 (Silent/Standard)
난방 회로 설정
난방 곡선 조정
스크리드 건조
과잉 에너지 관리
실내 환기 제어
시간/날짜 설정
시간 프로그램

파트너(기술자) 추가 기능:

시스템 옵션 선택 (과잉 에너지, 실내 환기, SG-Ready)
전기 수계기 설정
스키마 임포트
보일러 유형 선택
보조 난방 이원 포인트 설정
지연 시간 설정 (시동 지연, 최소 런 타임, 대기 시간 등)
NDA 무음 모드 설정
난방 회로별 설정
태양열 제어기 설정
스크리드 건조 프로그램 설정

8. 오류 처리

오류 상태 표시:

녹색: 오류 없음 또는 자가 해제되는 오류
빨간색 깜박임: 히트펌프 운영에 영향을 미치는 주요 오류, 규제 부분 비활성화

오류 분류:

승인 불필요: 난방 회로 및 온수 공급 계속 활성, 보조 난방 자동 활성
승인 필요: 제조사 지원 필요, 24시간마다 3회까지 자동 재설정, 그 후 수동 승인 필요

오류 승인 방법:

오류 표시를 약 3초 동안 길게 누르기

9. 주요 오류 메시지

오류상태 LED원인 및 조치

실외온도 센서	빨간색 깜박임	센서 또는 배선 검사/교체 필요
EVU 차단	녹색	전원 공급 업체 중단 또는 보안 차단, 배선 확인
서리 보호 알람	빨간색 깜박임	회수 온도가 한계값 이하로 떨어짐, 순환 펌프 확인
최대 유량 온도	녹색	유량 확인, 차단 요소 및 혼합 밸브 확인
고압/고압 스위치	녹색	유량 확인, 펌프 기능 테스트, 차단부 열기
냉매 회로 감시	빨간색 깜박임	5회 이상 24시간 내 발생, 수동 승인 필요
컬렉터 온도 센서	빨간색 깜박임	태양열 제어기 비활성화, 센서 교체
혼합 그룹	빨간색 깜박임	난방 회로 비활성화, 센서 교체
최저 원천 온도 미만	녹색	Sole 또는 지하수 충분하지 않음
저압	녹색	NDA: 증발기 결빙, NDB/NDW: 원천 너무 차가움
원천 오류	빨간색 깜박임	환기장치 막힘, 환기장치 확인
과열	빨간색 깜박임	보일러/버퍼 온도 한계값 초과
온도 센서 오류	빨간색 깜박임	센서 또는 배선 교체 필요
보일러 가열 시간 초과	빨간색	혼합 밸브 설치 확인, 자동 모드 확인

핵심 요약

이 NTouch 제어기는 NEURA 히트펌프 시스템의 중앙 제어 및 모니터링 장치로서:

설치: 벽면 또는 매립함에 수평 설치
통신: RS485 BUS(150m 최대), 이더넷, USB 지원
기능: 난방/냉각/온수 제어, 시간 프로그램, 에너지 최적화
모니터링: 실시간 온도 표시, 오류 진단, 운영 시간 기록
유지보수: 자동 오류 감지 및 자가 진단

NEURA NDA PREMIUM/NANO 설치 및 운영 설명서

문서 개요

이 매뉴얼은 NEURA AG (오스트리아 Regau, Tel: +43 7672 25423-0)에서 발행한 NDA PREMIUM 및 NDA NANO 공기-수 히트펌프의 설치 및 운영 지침입니다. 설치자와 최종 사용자 모두를 대상으로 합니다.2022-11-10_1-2_NDA-PREMIUM.pdf

1. 제품 정보 및 사양

기본 사양

항목사양

모델	NDA NANO (L10EuC-n)
제조번호	21705900029
전력	9.35 kW
냉매	R410A (2088 GWP)
냉매 충전량	6 kg
CO₂ 상당량	12,528 kg
보호등급	IPX3

제품 구성

NDA NANO/NANO cooling (외부 설치 전용):

전폐형 스크롤 압축기 (Scroll compressor)
응축기 (Condenser)
수직 배치된 증발기 (Evaporator)
팬 (Fan)
안전장치: 고압/저압 압력 스위치 (Hochdruck-/Niederdruckpressostat)
내장 난방수 순환펌프 (Umwälzpumpe)
완전 제어장치 (CP022)
소음 최적화 케이싱

별도 실내 설치 필요:

팽창 탱크 (Expansionsgefäß)
NTouch 실내 제어기

2. 안전 지침 (Sicherheitshinweise)

2.1 운송 및 취급 경고

💥 매우 중요한 경고:

90° 기울임은 압축기에 복구 불가능한 손상 야기
최대 60° 기울임만 허용 (모든 방향)
기울인 후 최소 몇 시간 수평 상태 유지 → 압축기 오일이 다시 흘러들어와야 함
운송 중 대부분의 냉매는 냉매 수집기(Kältemittelsammler)에 저장됨

운반 방법:

NDA NANO: 하단 양쪽에 운반 구멍 있음 (금속 막대 1인치 파이프 사용)
4명이 함께 운반하여 무게 분산
크레인 사용 시 전용 운반 고리 사용

2.2 일반 안전 규정

설치 및 시운전은 NEURA 교육받은 전문 인력만 수행
작업 전 항상 전원 차단, 전압 확인, 재시작 방지
압축기 회전 방향 확인 (우측 회전 필수 - 좌측 회전 시 손상)
모든 배관 밸브 개방 확인
냉매 누수 시: 즉시 환기 확보, 화기 금지, 위험지역 벗어나기, NEURA 서비스 호출

3. 설치 가이드라인

3.1 NDA NANO/NANO Cooling 설치 조건

설치 위치:

외부 전용 (실내 설치 불가)
크기: 1,560 × 560 × 1,040 mm (W × D × H)

배기 방향 요구사항:

냉기 배기가 이웃이나 보도로 직접 향하지 않도록 주의
벽 및 차고 벽에 직접 배기하지 않기
배기 방향에서 최소 130cm 거리 확보
결빙 위험 방지

기초 및 배수:

직접 지면에 설치 (테라스 베이스 위 불가)
배수로 필수 (응축수 제거)
스톤 베드(Rollschotter) 필요 (배수 및 안정성)
배수 관을 제공된 구멍에 삽입 (범람 및 동물 침입 방지)

고정:

8mm 앙커 플러그로 2개 구멍 천공
바닥에 나선으로 고정하여 미끄러짐/전도 방지

배관 입구 위치:

하단에서 약 22cm (복귀선) 및 23.5cm (공급선) 상향
연결부: 5/4" IG 플랫 실링 (flat dichtend)

3.2 배관 연결 (Hauszuleitung)

두 가지 방법:

A) 벽을 통한 직접 연결:

DN 150 플라스틱 파이프 (내경)를 건물 내부에서 관통시킴
히트펌프와 만날 때까지 진행
내부 절연 필수 (동결 방지)

B) 지표면/지반을 통한 연결:

외부에서 DN 150 파이프를 내부로 이동 (내부 끝이 일치)
5m 초과 시 단열 원거리 난방 파이프 (Fernwärmerohr) 사용
고정점: 벽 관통부 + 히트펌프 연결부

중요 사항:

고정 기반이나 자연 지반에만 배치 (침하 위험 방지)
벽과 히트펌프 사이 최소 20cm 거리 유지
수밀 처리 필수 (링 공간 밀폐 권장)
주의: 냉각 제습 시 응축수 → 배수로 또는 지하실 배수로 유도

3.3 유지보수 접근 거리

연결부 쪽: 최소 100cm
기타 방향: 최소 20cm

3.4 풍향 배치

주요 풍향에 직각 배기
배기 방향이 주풍향과 직각을 이루도록 배치

4. 소음 배출 (Schallemissionen)

4.1 음압 (Schalldruck) vs 음력 (Schallleistung)

음압 (Schalldruck - Lp):

사람이 자유 공간에서 감지하는 소리 크기
거리와 환경 특성에 따라 변함
거리 증가 시 감소

음력 (Schallleistung - Lw):

음원 자체의 음량 (거리/환경 무관)
다양한 음원 비교를 위한 객관적 지표

4.2 NEURA 히트펌프 음력 (Schallleistungspegel)

L10EuC-n (사용자님 모델):

모드음력 (dB)

표준 모드 (Standard)	64 dB
무음 모드 (Silent)	58 dB

다른 모델들:

L06EUC-n: 58/54 dB
L08EUC-n: 58/54 dB
L14EUC-n: 67/64 dB

4.3 음압 계산 공식

Lp=Lw−LKORRL_p = L_w - L_{KORR}

LKORR 수정값 (방사 상황과 거리에 따라):

거리상황 1 (반구형)상황 2 (1/4구형)상황 3 (1/8구형)

1m	8 dB	5 dB	2 dB
5m	22 dB	19 dB	16 dB
10m	28 dB	25 dB	22 dB
15m	31 dB	28 dB	25 dB
20m	34 dB	31 dB	28 dB

예시: L10EuC-n 표준 모드 → 10m 거리, 상황 1 (반구형):

Lp = 64 - 28 = 36 dB ✓ (조용함)

5. 난방 회로 분배기 (Heizkreisverteiler)

5.1 구조

각 층마다 최소 1개의 분배기 구성:

공급 측: 유량계 (Durchflussmengenmesser) 포함
복귀 측: 차단 밸브 (Absperrung)
주 차단 (Hauptabsperrung) - 구형 볼 밸브
환기 장치 (Entlüftung)
각 난방 회로 분기점

5.2 난방 회로 조정 원칙

문제: 방마다 다른 난heating 회로 길이 → 다른 압력 손실 → 열 분배 불균등

해결책: 유량계로 조정하여 모든 회로의 수압 저항 균등 유지

조정 순서:

가장 짧은 난방 회로 (최대 열방출) → 완전 개방 (일반적으로 욕실, 거실)
다른 공간 → 필요에 따라 축소
작은 변화만 → 1-2일 간격 재조정 (난방 시스템 응답 시간)
첫 난방 시즌에 최종 조정 필수 ⭐

⚠️ 중요: 설치자가 사용자를 교육해야 함

5.3 난방수 충전

최소 압력: 1.5 bar 이상
목표 압력: 2.2 bar (압력계 기준)
필수: 처리된 난방수만 사용 (ÖNORM H 5195-1 등 현지 규정 준수)
부족 시 보수 필수

6. 전기 설치 (Elektrische Installation)

6.1 전압 확인

⚠️ 작업 전 필수:

전원 차단 (spannungsfrei schalten)
전압 확인 (Spannungsfreiheit kontrollieren)
재시작 방지 (Wiedereinschalten sichern)

6.2 위상 불대칭 경고

중요: 공급 전압이 다음을 초과하면 NEURA AG에 즉시 연락:

전압 불대칭: 2% 초과 ❌
전류 불대칭: 1% 초과 ❌

→ 불충분한 전압/과도한 위상 불대칭은 보증 무효 ⚠️

6.3 시운전 전 절차

24시간 전:

제어 전압 연결
압축기 및 보조 난방 전원 비활성화 상태 유지

7. 시운전 (Inbetriebnahme)

7.1 사전 점검 목록

✓ 수냉각 및 냉매 회로 모든 밸브 개방 확인
✓ 모든 클램프 체결 확인
✓ 외부 케이싱/커버 폐쇄 확인
✓ 증발기 공기 공급 확보
✓ 응축수 배수 확보
✓ 냉매 누수 검사

7.2 시운전 단계

단계 1: 시작

주 단로기(Hauptsicherung) 위로 누르기
시스템이 자가진단 실행
디스플레이: "Wärmepumpe betriebsbereit" 표시

단계 2: 난방 요구 신호

실내 온도 센서(TRS 14/NTouch) 또는 버퍼에서 신호
순환펌프 시동 (Anlaufzeit 표시)
난방수 순환 시작

단계 3: 압축기 운전

난방 요구가 시동 시간 초과 지속 시 압축기 운전

단계 4: 확인

응축기 입구(냉매 쪽): 따뜻함 확인
응축기 출구(물쪽): 따뜻함 확인
압축기 회전 방향: 시계방향(우측) 회전 확인 ⭐

⚠️ 우회전 불일치 시: 즉시 위상 교환 (Phase tauschen)

7.3 해동 기능 (Abtaufunktion)

작동:

특히 -5°C ~ +5°C에서 증발기 결빙 발생
핫 가스 바이패스(Bypass)로 더운 냉매를 증발기로 직접 공급
히트펌프 계속 운영, 팬만 정지
융해수 → 배수로 유도

7.4 에스트리히(바닥재) 건조 프로그램

특징:

NTouch 또는 WEBDIALOG의 "Estrichausheizung" 메뉴
24시간 단위 설정 가능
혼합 난방 회로: 유출 온도 입력
비혼합 회로: 버퍼 온도 또는 히트펌프 유출 온도 사용

중요:

최소 양생 시간 경과 후 시작
가열/냉각 중 환기 필수
습도 잔량 테스트 수행 (보증 대상 아님)

8. 오류 및 고장 처리 (Fehler/Störungen)

8.1 주요 오류 메시지 및 대응

오류상태 LED원인조치

실외 온도 센서 오류	빨간색 점멸	센서/배선 손상	센서 교체/배선 확인
공급사 전원 차단 (EVU)	녹색	공급업체 중단 또는 보안 차단	배선 확인
서리 보호 알람	빨간색 점멸	회수 온도 < 한계값	순환펌프 확인
최대 유출 온도 초과	녹색	유량 불충분	유량 확인, 차단 요소 확인
고압/저압 스위치	녹색	유량 부족 또는 펌프 오류	유량/펌프 확인
냉매 회로 감시	빨간색 점멸	24시간 내 5회 이상 발생	수동 승인 필요
태양열 센서 오류	빨간색 점멸	태양열 제어기 비활성 필요	센서 교체
혼합 그룹 오류	빨간색 점멸	난방 회로 센서 손상	센서 교체, 회로 비활성
최저 열원 온도 미만	녹색	지하수/Sole 부족	열원 확인
저압 경보	녹색	NDA: 증발기 결빙 / NDB/NDW: 열원 과저	열원 점검
열원 오류	빨간색 점멸	환기 막힘	환기 확인
과열	빨간색 점멸	보일러/버퍼 온도 초과	온도 제한 확인
온도 센서 오류	빨간색 점멸	센서/배선 손상	센서 교체
보일러 가열 시간 초과	빨간색	혼합 밸브 설치 오류	밸브/자동 모드 확인

8.2 오류 LED 의미

녹색 상태: 오류 없음 또는 자동 해제 오류
빨간색 점멸: 히트펌프 운영에 영향 미치는 주요 오류 → 규제 부분 비활성

8.3 오류 승인 방법

오류 표시를 약 3초 동안 길게 누르기 → 수동 승인

9. R410A 냉매에 대한 중요 정보

9.1 냉매 특성

R410A 구성:

50% 디플루오로메탄(R32) + 50% 펜타플루오로에탄(R125)
분자량: 120 g/mol
임계온도: 72.1°C
비가연성 (고농도에서 질식 위험)

환경 영향:

Global Warming Potential (GWP): 2088
CO₂ 상당량: 12,528 kg (6kg R410A의 경우)

9.2 냉매 누수 대응

🚨 누수 시 즉시 조치:

충분한 환기 확보
화기/개방형 화염 금지
위험지역 즉시 벗어나기
NEURA 공장 서비스 즉시 호출 (+43 7672 25423-0)

10. 종합 요약

항목내용

제품	M-Tec L10EuC-n (NEURA NDA NANO)
용도	공기-수 히트펌프, 실외 전용
전력	9.35 kW
냉매	R410A (6kg 충전, 비가연성)
소음	64 dB (표준) / 58 dB (무음)
설치	지표면 콘크리트 기초 필수
배관	DN 150 플라스틱, 최소 20cm 벽 거리
제어	CP022 + NTouch 실내 제어기
시운전	NEURA 교육받은 기술자만
유지보수	M-TEC 공식 파트너 (Andreas Kreuzer 등)

NEURA WEBDIALOG® (Endkunde) 사용 설명서

이것은 NEURA 히트펌프 시스템의 웹 기반 제어 및 모니터링 소프트웨어 WEBDIALOG®의 최종 사용자 매뉴얼입니다.

1. 문서 개요 및 목적

이 매뉴얼은 NEURA AG (오스트리아 Regau, Tel: +43 7672 254 23-0) 에서 발행한 문서로, WEBDIALOG® V 1.14 이상 버전의 최종 사용자 기능을 설명합니다. 설치자와 최종 사용자 모두를 대상으로 합니다.

WEBDIALOG®의 기능:

시각화 (Visualisierung)
제어 (Regelung)
난방 시스템 운영 (Steuerungsaufgaben)

2. 안전 지침

2.1 안전 기호 정의

GEFAHR (위험):

적절한 예방 조치를 취하지 않으면 사망 또는 심각한 신체 손상 발생

WARNUNG (경고):

예방 조치를 취하지 않으면 사망 또는 심각한 손상 가능

VORSICHT (주의):

물질 손상 또는 경미한 신체 손상 가능

ACHTUNG (주의):

물질 손상 발생 가능

2.2 사용이 금지된 분야

폭발 위험 지역 (explosionsgefährdeten Bereichen)
광산 (Bergbau)
실외 (Freien)
습실 또는 물 튀는 실내 (Feuchträume, Spritzwassergefahr)
오염된 환경 공기 지역 (stark verschmutzter Umgebungsluft)
안전 기능 클래스 B 또는 C (IEC 60730-1)

2.3 정전기 방전 (ESD) 주의사항

전자 부품 취급 시:

필요할 때만 개방된 전자 부품 건드리기
ESD 손목 밴드 착용
접지 가능한 작업 테이블 사용
면 작업복 선호 (화학섬유 대신)
스티로폼, 플라스틱, 나일론 등 절연 재료 피하기

3. 시스템 설명

3.1 WEBDIALOG® 플랫폼 구성

세 가지 구성 방식:

NTouch - 실내 제어 디바이스 (고정 설치)
WEBDIALOG Mobile Client - 스마트폰용 앱 (간단한 기능)
WEBDIALOG PC Client - 컴퓨터용 소프트웨어 (완전 기능)

3.2 WEBDIALOG® 온라인 플랫폼

웹사이트: www.webdialog.eu

기능:

시리얼 또는 고객 번호 입력
내부 연결 (Intern): 로컬 네트워크에서 접근
외부 연결 (Extern): 인터넷에서 접근
원격 제어 및 모니터링 가능

4. WEBDIALOG® 설치 및 로그인

4.1 프로그램 설치

다운로드 위치: www.webdialog.eu

설치 단계:

웹사이트에서 Installer 다운로드
설치 언어 선택
라이센스 약관 동의
설치 경로 선택 (기본값: C:\Program Files (x86)\Webdialog)
바탕화면 바로가기 생성 선택
설치 완료

4.2 로그인 정보

기본 로그인 자격증명:

사용자명: user
비밀번호: 1234

⚠️ 중요: 첫 로그인 후 반드시 비밀번호 변경 필요

4.3 열펌프 선택 및 연결

방법 1: 드롭다운 목록에서 선택

이미 감지된 히트펌프 선택

방법 2: 시리얼 번호 입력

Connection 필드에 시리얼 번호 직접 입력
ENTER 키 누르기

방법 3: 로컬 검색

"Lokale Suche..." 버튼 클릭
로컬 네트워크의 모든 NEURA 히트펌프 표시

체크박스 옵션:

"Verbindungsdaten speichern": 자동 입력 활성화
"Automatisch anmelden": 자동 로그인 활성화

5. 최종 사용자 기능

5.1 운영 모드 (Betriebsmodus)

6가지 모드 선택 가능:

모드설명

Setup	NEURA 기술자 전용 (시스템 비활성화) ⚠️
Standby	대기 모드
Warmwasserbetrieb	온수 제조만
Automatisch Heizen	난방 요구만
Automatisch Kühlen	냉각 요구만
Vollautomatisch	자동 난방/냉각 전환

5.2 통계 (Statistik)

5.2.1 운영 시간 (Betriebsstunden)

각 시스템 구성 요소의 누적 운영 시간
난방 및 태양열 시스템 운영 시간 표시

5.2.2 다이어그램 (Diagramme)

그래프 종류:

온도 (Temperaturen)
압력 (Drücke)
릴레이/DI/AO (Relais/DI/AO)
소비 (Verbrauch)
전력 (Leistung)

기능:

시간 범위 선택 가능 (좌상단)
Live 데이터 실시간 업데이트
색상 커스터마이징
로드 시간은 데이터량과 시간 범위에 따라 변함

5.2.3 오류 기록 (Fehlerlog)

발생한 모든 오류 기록
정확한 타임스탬프 포함
"mehr Einträge laden" 클릭으로 추가 오류 로드 가능

5.2.4 난방 회로 (Heizkreise)

현재 상태 표시
두 가지 운영 모드:
- Automatikbetrieb (시간 프로그램 따름)
- Handbetrieb (수동 값 사용)
실내 센서의 난방/냉각 요구 표시
설정된 오프셋 (온도 변경값) 표시

5.2.5 태양열 제어기 (Solarregler)

태양열 시스템 정보 표시

5.2.6 과잉 에너지 (Überschussenergie)

자체 생산 전기로 공급되는 구성 요소
태양광 발전 시스템의 피드백 전력 표시
SG-Ready 옵션 활성화 시 운영 모드 표시

5.2.7 에스트리히 건조 기록 (Estrichausheizung Protokoll)

바닥재 건조 프로세스 통계
"Neu laden" 클릭으로 업데이트

5.2.8 거주 공간 환기 (Wohnraumlüftung)

기계식 환기 시스템의 운영 데이터
호환 시스템이 연결된 경우만 표시

5.2.9 히트펌프 캐스케이드 (WP Kaskade)

여러 히트펌프의 운영 상태
다중 히트펌프 시스템에서만 표시

5.3 서비스 (Service)

5.3.1 통신 (Kommunikation) - 시나리오 설정

오류 발생 시 자동 알림 설정:

기본 설정 방법:

"Neu" 버튼 클릭
조건 (Bedingung) 선택: "neu hinzufügen" 클릭
오류 유형 선택 (예: 온도 센서 고장)
조치 (Aktion) 선택: 이메일 또는 SMS
상세 정보 입력
- 수신자 이메일
- 제목 (히트펌프 시리얼 번호 포함 권장)
- 메시지 본문

예시:

조건: "Vorlauf-Temperaturfühler Wärmemenge defekt" (공급 온도 센서 고장)
조치: 이메일 발송
수신자: Max.Mustermann@neura.at
제목: "Fehler WP 123456789" (오류 WP 123456789)
메시지: "Fühlerbruch, Wärmepumpe überprüfen" (센서 고장, 히트펌프 점검 필요)

시나리오 저장:

시나리오 이름 설정 (나중에 로드/수정/삭제 가능)

5.3.2 실제값 (Istwerte)

표시 내용:

모든 현재 측정 온도값
활성 출력 상태
순환 펌프 작동 여부
팬 활성 여부 및 회전 속도

5.3.3 사용자 관리 (Benutzerverwaltung)

비밀번호 변경:

"Passwort setzen" 클릭
새 비밀번호 입력 및 반복
OK 클릭

새 사용자 추가:

"neu hinzufügen" 버튼 클릭
입력 항목:
- 사용자명 (Benutzername)
- 역할 (Rolle)
- 언어 (Sprache)
- 비밀번호
"speichern" 버튼으로 저장

사용자 삭제:

사용자 선택
"Löschen" 버튼 클릭

중요: 고객(Kunde) 역할만 다른 고객의 비밀번호 변경 가능

5.3.4 시간/날짜 (Zeit/Datum)

시간, 날짜, 시간대 설정
인터넷 연결 시 자동 동기화

5.3.5 네트워크 (Netzwerk)

포트 설정 (네트워크 기술자의 지시 하에만 변경)
DHCP 활성화 (권장) - 자동 IP 할당

5.3.6 UPnP/원격 유지보수 (UPNP/Fernwartung)

원격 유지보수:

NEURA 전문가의 장애 대응 접근 권한 부여

UPnP (Universal Plug and Play):

IP 기반 네트워크에서 기기 자동 제어
모든 포트 연결 자동 설정 (UPnP 활성화된 라우터)
라우터에서 UPnP 활성화 필요한 경우도 있음
"Alle Geräte steuern": UPnP 라우터 자동 선택
"Geräte" 메뉴: 특정 라우터 선택

오류 메시지:

"Keine UPnP Geräte gefunden. Aktivieren Sie UPnP auf Ihrem Router"

5.3.7 고객/설비 데이터 (Kunden-/Anlagendaten)

고객 정보 입력 (설치 시 완료되어야 함)
5시간 운영 후 설치 날짜 자동 기록
보증 청구에 중요함

5.3.8 재시작 (Neustart)

완전한 시스템 재시작
소요 시간: 수 분

5.4 시간 프로그램 (Zeitprogramme)

기능:

각 난방 회로별 독립적 설정 가능
종류 (Art) 선택: 냉각 또는 난방

설정 항목:

온도 (Sollwert - 목표값)
요일 (Wochentag)
시간 (Zeit - 시작 시간)

프로그램 로직:

프로그램은 다음 프로그램이 시작될 때까지 활성
계단식으로 설정 가능

예시:

첫 난방 회로
월~일: 06:00~22:00 → 21°C
월~일: 22:00~06:00 → 22°C

관리:

"zurücksetzen" 버튼: 마지막 저장된 설정 복원

5.5 수동 운영 (Handbetrieb)

5.5.1 임시 보일러 충전 (Temporäre Boilerladung)

"aktiv" 선택 시 보일러 일회 가열
사전 설정 온도까지 가열
보일러가 히트펌프로 가열되는 경우만 표시

5.5.2 난방 회로 (Heizkreise)

외부 오프셋 (Externer Offset):

실내 온도를 목표값 대비 변경하는 설정값
예: 오프셋 2.0K, 목표 21°C → 실제 23°C로 가열

운영 모드:

임시 수동 운영 (Temporärer Handbetrieb):

선택한 난방 회로를 외부 오프셋 온도로 가열
새로운 시간 프로그램이 시작될 때까지 활성
2개 시간 창 설정 가능

영구 수동 운영 (Permanenter Handbetrieb):

수동으로 비활성화될 때까지 계속 유효

5.5.3 수동 해동 (Manuelle Abtauung)

수동으로 해동 프로세스 시작 가능

5.6 설정 (Setup)

5.6.1 시스템 일반 (System allgemein)

시리얼 번호 표시
고객 번호 표시
운영 모드 전환 가능
배경 이미지 설정 (최대 3개 이미지)

5.6.2 히트펌프 일반 (WP allgemein)

히트펌프 이름
히트펌프 유형
정격 전력

5.6.3 보일러 (Boiler)

활성화/비활성화:

보일러 켜기/끄기

온도 설정:

목표 온도 (50.0°C 기본값)
감소 온도 (15.0°C 기본값)

시간 프로그램 설정:

2개의 시간 창 설정 가능
각 시간 창의 시작/종료 시간 설정

목표 온도: 시간 프로그램 중 보일러 가열 온도

감소 온도: 시간 프로그램 사이의 최소 보유 온도

이 온도 이하로 떨어지면 히트펌프 자동 시작

레지오넬라 멸균 프로그램 (Legionellen aktiv):

⚠️ 화상 위험!

매주 목요일 또는 매일 실행 선택 가능
목표 온도: 60.0°C (레지오넬라 박멸 최소 온도)
시간 창 설정: 시작 시간 설정
프로그램 지속 시간: 저수소 크기에 따라 변함

5.6.4 버퍼 탱크 (Pufferspeicher)

최소 온도 설정:

난방 모드: 지원 온도 (Stütztemperatur Heizung)
냉각 모드: 지원 온도 (Stütztemperatur Kühlung)

시간 창:

최대 2개 시간 창 설정 가능
각 시간 창의 시작/종료 시간

감소 온도 (Absenktemperatur):

시간 창 사이의 최소 온도

외부 오프셋 (Externer Offset):

임시 또는 영구 수동 운영 시에만 작동

5.6.5 보조 난방 (Zusatzheizung)

종료 임계값 (Abschaltschwelle WP):

히트펌프 종료 온도 (-20.0°C 기본값)
이 온도 이하에서는 2차 열원에서 난방

이원점 추가 난방 (Bivalenzpunkt Zusatzheizung):

추가 난방 시작 온도 (-7.0°C 기본값)
설치자에게 문의하여 변경

배기 가스 측정 (Abgasmessung):

오일 난방 등 배기 가스 생성 시스템용
활성화 시: 추가 난방 자동 활성화
지속 시간 설정 (기본값: 30초)

5.6.6 NDA 히트펌프 (NDA®)

무음 모드 (Silent Mode) - 일/야간:

설정효과

Normal	표준 소음 레벨
Leise	팬 회전 속도 감소 → 소음 감소

개별 설정:

낮 회전 속도 (Drehzahl Tag)
밤 회전 속도 (Drehzahl Nacht)

5.6.7 난방 회로 (Heizkreise)

기본 설정:

이름 (Name) 변경 가능
난방 곡선 (Heizkurve) 설정

작동 원리:

실내 센서에서 난방 요구 신호
순환 펌프 시작
난방 회로에 공급 온도 제공
목표 실내 온도 도달 시 펌프 정지

차단 온도 (Sperrtemperaturen):

항목설정

낮 차단 온도	+10°C
밤 차단 온도	+10°C

외기 온도가 이 값 이하로 떨어지면 난방 시작
이 값 이상으로 올라가면 냉각 시작

최소 복귀 온도 (Min. Rücklauftemperatur):

에스트리히의 원하는 최소 온도

복귀 온도 감시 (Rücklaufüberwachung):

감시 방식 (Überwachungsart):

Vollständig (완전)
- 모든 시간대에 감시
- 따뜻한 외기에서도 감시
Raumtemperatur (실내 온도)
- 냉각 모드 또는 따뜻한 날씨에는 감시 안 함
- 냉각 기능이 있는 시스템에 권장

시간 윈도우:

감시 시작: 00:00
감시 종료: 23:00

휴가 감소 (Urlaubsabsenkung):

활성화 시: 감소 온도 사용 (기본값: 15.0°C)
복귀 2일 전: 자동 난방 시작
복귀 날짜 설정 필수

5.6.8 난방 곡선 (Heizkurve)

기능:

외기 온도에 따른 공급 온도 설정
그래프로 시각화 가능

주요 점 설정:

점설명

포인트 1~3	난방 모드
포인트 4~5	냉각 모드

곡선 포인트:

Vorlauftemperatur (공급 온도)
Außentemperatur (외기 온도)

예시:

포인트 1: 외기 -10°C → 공급 38°C
포인트 2: 외기 0°C → 공급 31°C
포인트 3: 외기 +10°C → 공급 27°C
포인트 4: 외기 +20°C → 공급 18°C (냉각)
포인트 5: 외기 +25°C → 공급 15°C (냉각)

차단 온도:

점선으로 표시
난방 및 냉각 차단 온도 표시

5.6.9 태양열 제어기 (Solarregler)

활성화/비활성화:

태양열 시스템 켜기/끄기

목표 설정:

목표기본값우선순위

목표 1 (보일러)	60.0°C	동일 우선순위
목표 2 (버퍼)	65.0°C	동일 우선순위

스키마: 시스템 구성도 표시

5.6.10 에스트리히 건조 (Estrichausheizung)

프로그램:

ÖNORM 2242-2:2007 표준 기반
사전 설정 온도값 포함

설정:

간격 수: 24시간 단위 (최대 28개 = 28일)
각 간격의 복귀 온도 설정

예시 프로그램 (14일):

간격온도

1-6일차	20~30°C (증가)
7-9일차	30°C (유지)
10-14일차	28~20°C (감소)

작동 원리:

시작 시 기존 온도 > 설정 온도면 대기
기존 온도 < 설정 온도가 되면 시작
간격 중 설정 온도 미달 시 계속 가열
다음 간격 온도 적용

5.6.11 과잉 에너지 (Überschussenergie)

태양광 발전 시스템 설정:

히트펌프 설정:

정격 입력 전력 필수 입력 (예: 1.5 kW)
개시 임계값 (Einschaltschwelle): 0.5 kW
종료 임계값 (Ausschaltschwelle): 0.2 kW
최소 공급 지속 시간: 2분

작동 로직:

필요 전력 = 히트펌프 전력 + 개시 임계값
예: 1.5 kW + 0.5 kW = 2 kW 필요
이 이상 생산 시 히트펌프 시작
최소 2분 지속 생산 시 시작 (단시간 구름 방지)

보조 난방 (Zusatzheizung):

활성화 가능 (예: 난방 봉)
정격 입력 전력 설정 (예: 6.0 kW)
과잉 에너지 시 자동 활성화

SG-Ready 운영 모드 4:

"보조 난방 없는 운영" 또는 "보조 난방 있는 운영" 선택
과열 시 보조 난농 포함/제외

목표 온도 (태양광 운영 시):

항목온도

보일러	55°C
버퍼	55°C
난방 회로	23°C

5.6.12 거주 공간 환기 (Wohnraumlüftung)

호환 기계식 환기 시스템 필요:

일반 설정:

팬 단계: 0~3 수동 선택
시간 창 진입 시 자동 복귀
목표 온도: 0~5 설정 가능

자동 모드:

시간 창 내/외부 팬 단계 설정

시간 프로그램:

자동 모드 시간 창 생성/수정

6. WEBDIALOG® 시운전 (Inbetriebnahme)

전제 조건:

DHCP 가능 라우터 필수
시스템 시작 시 IP 주소 표시 (좌하단)

접근 방법:

웹 브라우저 주소창에 IP 입력
":8080" 추가 (예: 192.168.10.140:8080)
ENTER 키 누르기
WEBDIALOG® 홈페이지 로드

기본 로그인:

사용자: user
비밀번호: 1234

7. 저장 및 리셋

저장: "speichern" 버튼 클릭
리셋: "zurücksetzen" 버튼 클릭 → 마지막 저장된 기본값 복원

8. 라우터 일반 정보

8.1 네트워크 요구 사항

IPv4 로컬 네트워크 (IPv6 미지원)
최소 10 Mbps 이더넷 연결
DHCP 서버 (권장)
DHCP 없을 시: 수동 IP 설정
NAT 가능 라우터
설정 가능 방화벽

8.2 PC 요구 사항

항목사양

OS	Windows XP SP2 이상, Mac OS X 10.7.3 이상, Linux 32/64bit
브라우저	JavaScript 지원 필수
메모리	1 GB RAM
CPU	2 GHz 듀얼 코어 최소
저장소	200 MB 여유 공간 (JAVA 및 캐시)

9. 라우터 설정

9.1 라우터 구성 화면 연결

Windows 7 이상:

"네트워크 및 공유 센터" 열기
좌측 "어댑터 설정 변경"
현재 네트워크 연결 마우스 우클릭
"상태" 클릭
"세부정보" 클릭
IPv4 기본 게이트웨이 기록 (예: 192.168.1.1)
웹 브라우저에 입력 후 ENTER

9.2 라우터 설정

로그인:

라우터 IP 주소 입력
사용자명/비밀번호 입력
- 기본값: 라우터 설명서 또는 뒷면 참고
- 인터넷 검색: "Default Password [라우터 모델]"
설정 불가 시: 라우터 리셋 (위험) ⚠️

히트펌프 찾기:

라우터 관리 화면에서 검색
- "DHCP Clients", "DHCP Leases", "Home Network" 등
"dhcphost" 또는 MAC 주소 "00:60:B5" 시작하는 클라이언트 찾기
IP 주소로 접근 테스트
- 예: 192.168.1.123:8080

IP 주소 예약:

"DHCP-Reservierung" 또는 "Lease Reservierung" 검색
IP 주소 예약 설정
MAC 주소 필요한 경우도 있음

포트 포워딩 (Portforwarding) 설정:

설정 항목값

서비스명	http (heat pump)
프로토콜	TCP
외부 포트	80 (또는 8080)
내부 포트	80 (또는 8080)
활성 여부	YES

⚠️ "Port Triggering"과 혼동 금지

테스트:

스마트폰/태블릿/PC 준비 (독립된 인터넷 연결, WLAN 제외)
www.webdialog.at 접속
고객 번호 입력
"외부 연결" 열에 심볼 표시 → 설정 성공

핵심 요약

WEBDIALOG®의 주요 기능:

✅ 원격 모니터링 및 제어
✅ 시간 프로그램 설정
✅ 오류 자동 알림 (이메일/SMS)
✅ 실시간 데이터 그래프
✅ 다중 사용자 관리
✅ 태양광 연동
✅ 온수 및 난방 개별 제어
✅ 에스트리히 건조 프로그램
✅ 거주 공간 환기 연동

저작자표시 비영리 변경금지 (새창열림)

'생활 > 독일, 오스트리아 생활' 카테고리의 다른 글

유럽 EV/배터리 관련 회사 및 한국 본사, 유럽 거점 보유 EV/배터리 회사 (0)	2025.10.31
히트펌프 단독 교체 가능성 (0)	2025.10.30
독일과 오스트리아에서 성공적인 취업 면접을 위한 가이드 (2)	2025.10.22
곰돌씨네 가족 경우 병역법 정밀 분석 (0)	2025.10.20
오스트리아 최소기본급 테이블(2025년 11월 1일 기준) 요약 (0)	2025.10.19
